塑料隔板注射模具

---

该模具用以成型四种规格的隔板制品。模具结构采用双分型面。定模型腔成型窄的制品，由侧浇口进料；动模型腔成型宽的制品，由点浇口进料。此模具为点浇口进料的三板式模具。

开模时，Ⅰ-Ⅰ面首先分型，在此过程中，在摆钩9和弹簧1的同时作用下，由推杆3将窄制品顶出定模板5型腔；然后，在继续开模中，摆钩9被强行脱开，窄制品和浇口随浇口板6一起移动，当摆钩9钩住浇口板6时，在弹簧17作用下，推杆16将点浇口顶断，窄制品同时脱开浇口板6。当浇口板6由垫圈19限位后，摆钩9再次被强行脱开，此时模具沿Ⅱ-Ⅱ面分型，随后推杆11将宽制品从动模板7中顶出，见图5-15。

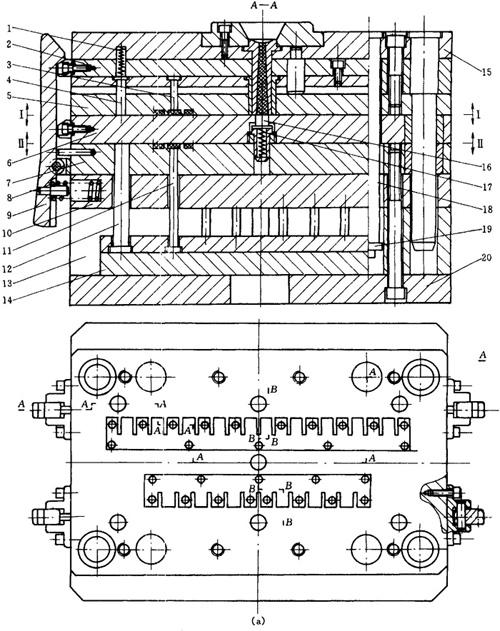

图5-15(a) 塑料隔板注射模具主视图及俯视图

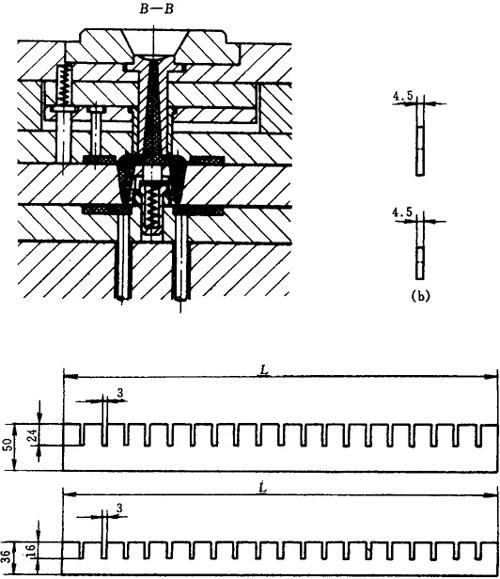

图5-15(b) 塑料隔板注射模具侧视图及塑件图

1—弹簧 2—推板 3—推杆 4—复位杆 5—定模板 6—浇口板 7—动模板 8—弹簧 9—摆钩 10—支承板 11—推杆 12—复位板 13—垫块 14—推板 15—定模镶块 16—推杆 17—弹簧 18—拉杆 19—垫圈 20—动模座板
