塑料针筒注塑模具

---

制品为一薄壁深筒形透明件，用AS塑料注射成型。该模具采用从制品端部爪形浇口进料，以保证制品的成型质量和表面质量，同时便于去除浇口。为保证制品内外表面同心，确保其壁厚的均匀性，定模镶件2与推件板6采用锥面定位，同时也可增强定模镶件的刚性。

因制品高度较高，其顶出行程较长，为减少模具的闭合高度，采用注射机顶杆直接推动推件板6的方法顶出制品。顶出时，注射机顶杆推动推件板6将制品从型芯3上脱出，由限位板5限制其顶出行程，以防推件板6在顶出时脱落，见图5-23。

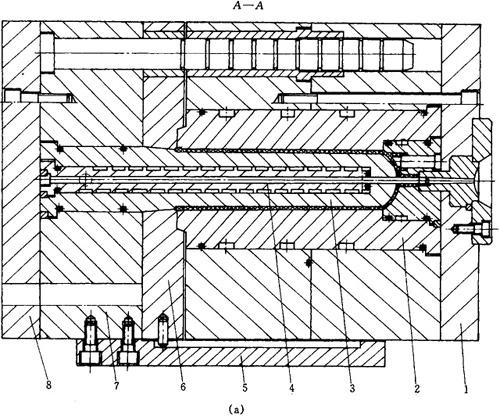

图5-23(a) 塑料针筒注塑模具主视图

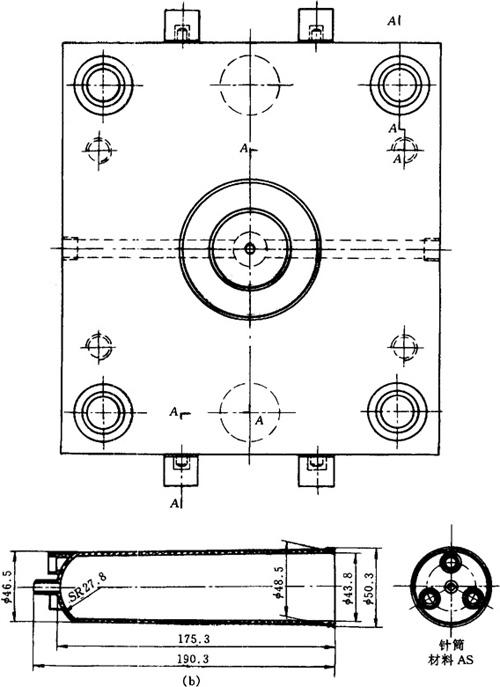

图5-23(b) 塑料针筒注塑模具俯视图及塑件图

1—定模座板 2—定模镶件 3—型芯 4—双螺旋冷却镶件 5—限位板 6—推件板 7—型芯固定板 8—动模座板
