塑料注射模中、小型模架

---

(GB／T 12556．1－1990)

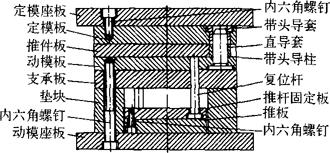

(一)模架组成零件的名称及位置

模架组成零件的名称及位置如图8．2－4所示。

(二)组合形式

①模架以模具所采用的浇注形式、制件脱模方法和定模动模组成数分为基本型和派生型(附录A)两类。

图8．2－3

图8．2－4

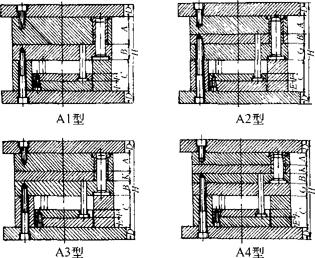

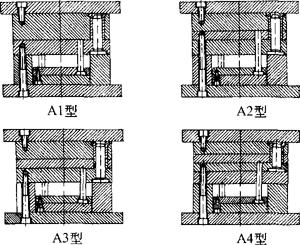

②基本型组合是以直接浇口(包括潜伏浇口)为主，其代号取A，分为A1型、A2型、A3型、A4型四种(图8．2－5)：

图8．2－5

A1型由推杆推制件、定模二模板、动模一模板组成。

A2型由推杆推制件，定模动模均由二模板组成。

A3型由推件板推件，定模动模模板组成同A1型，中间增加推件板。

A4型由推件板推件，定模动模模板组成同A2型，中间增加推件板。

③根据模具使用要求，模架的定模、动模座板可以做成带肩形(图8．2－5)，也可做成无肩形。

④模架的导向零件，导柱可以采用带头导柱、带肩导柱，或带肩定位导柱，导套可以采用直导套或带头导套。

(三)导柱、导套的安装形式

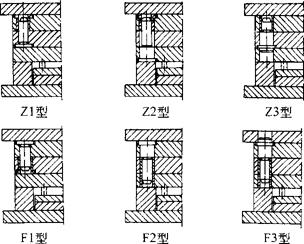

①导柱、导套根据使用要求分为正装(代号取Z)、反装(代号取F)两种，序号1、2、3分别采用带头导柱、带肩导柱、带肩定位导柱(图8．2－6)。

图8．2－6

②导柱通过模板的数量和安装形式，允许承制单位按规定选用。

(四)基本型模架组合尺寸

①组合尺寸为模板、推杆固定板、推板、垫块四个零件的平面配置尺寸；导柱、导套的孔径、孔位尺寸；复位杆和紧固螺钉的孔径、孔位尺寸(推荐性)以及模板、推板、垫块选用厚度尺寸。

②品种、系列、规格的区分。

(a)品种：每一基本型或派生型的型号代表一个品种。

(b)系列：依模板的每一周界尺寸划为一个系列，其中包括与该系列模板所应配置的其他零件尺寸。

(c)规格：依同品种、同系列所选模板(A、B板)和垫块(C)厚度划分。

③模板导孔孔径公差取H8。

④采用国际优先数和优先数系的下列模板尺寸允许使用。括号内数值在过渡期内使用：

32(30)、63(60)、71(70)、125(120)、160(150)、315(300)、355(350)。

(5)模板周界尺寸使用括号内尺寸时，原组合零件的规定尺寸允许增减。

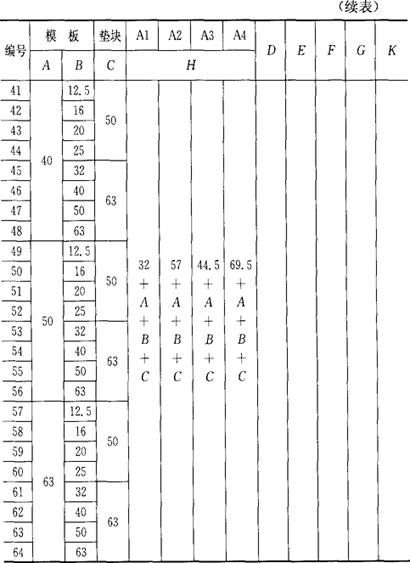

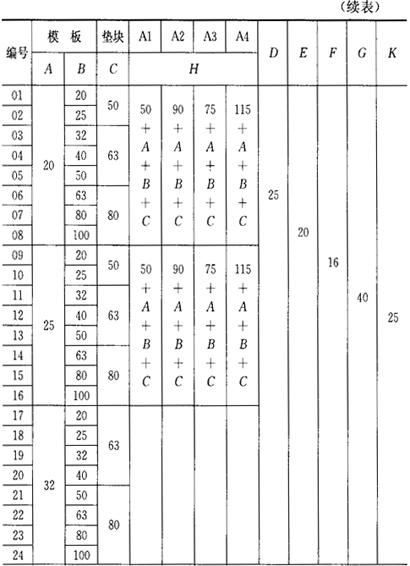

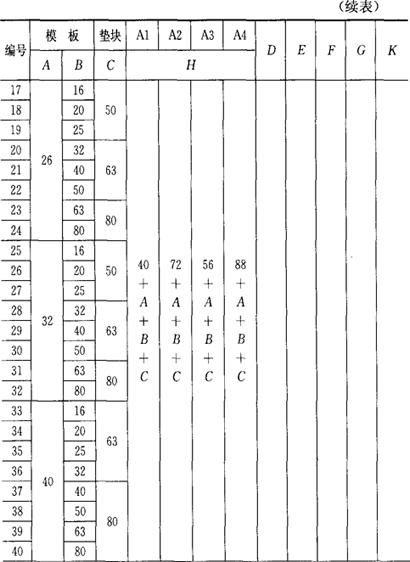

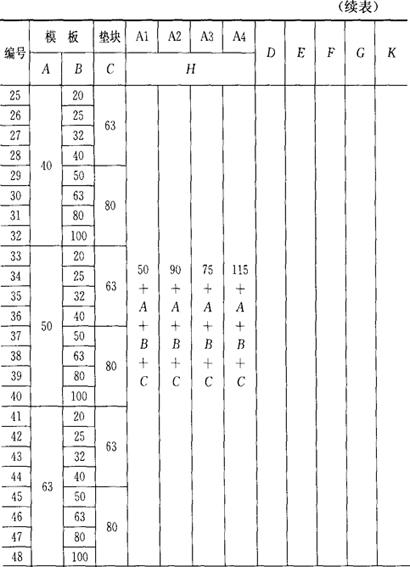

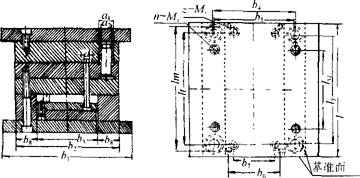

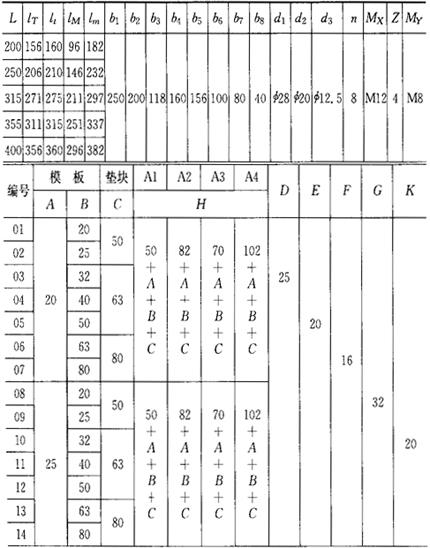

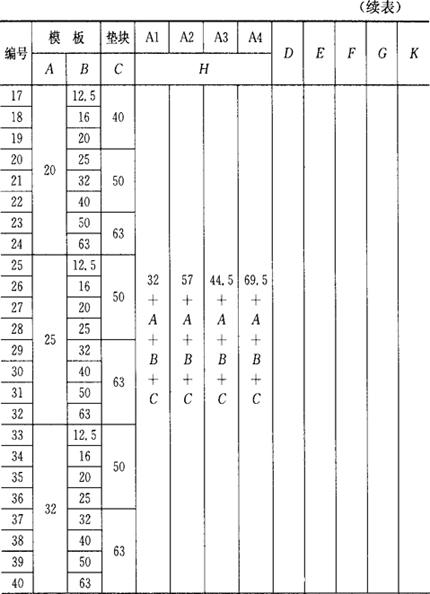

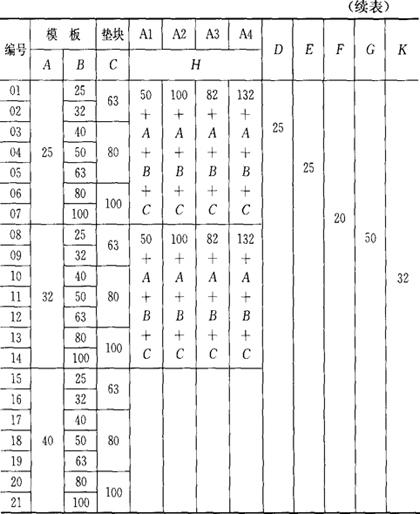

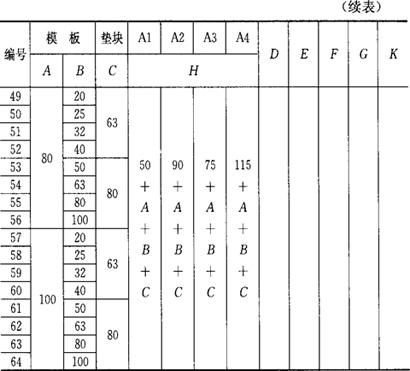

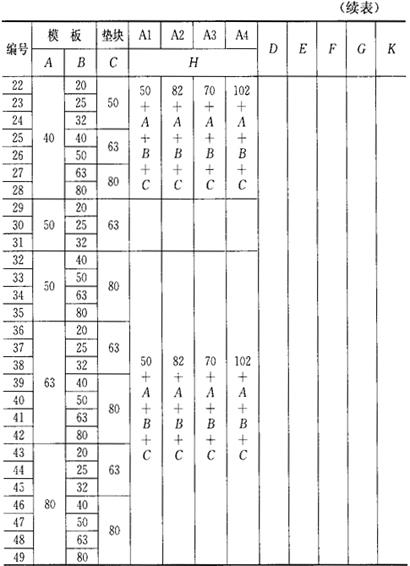

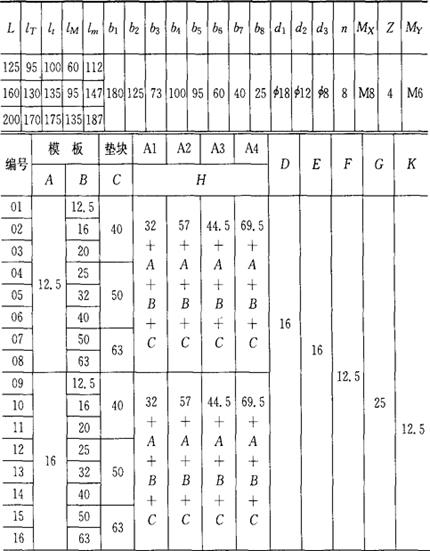

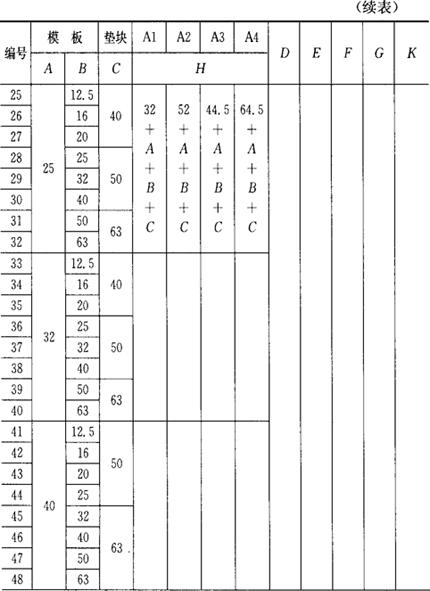

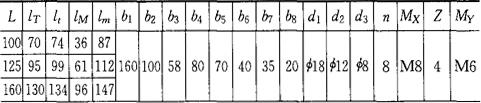

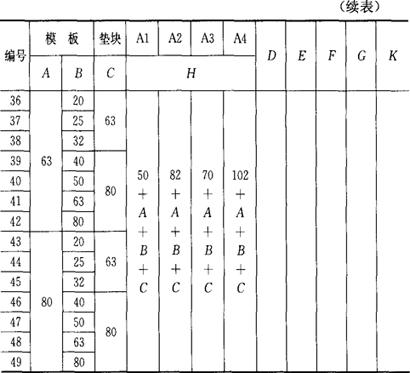

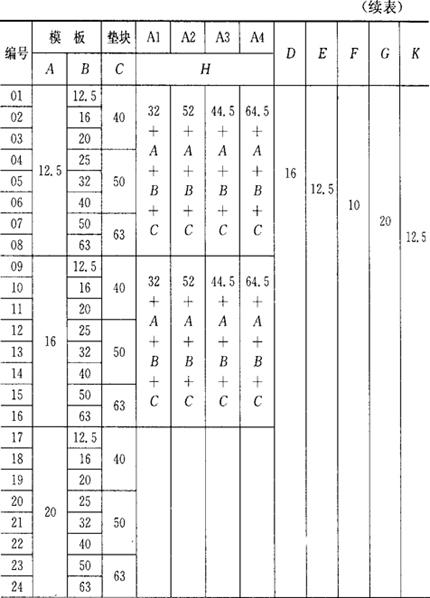

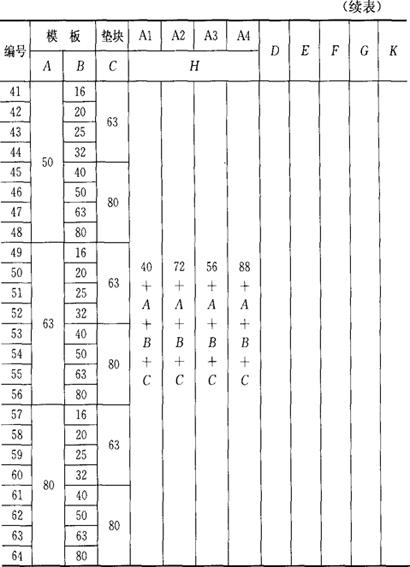

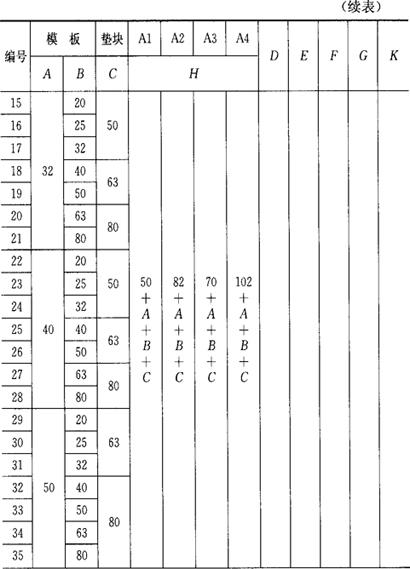

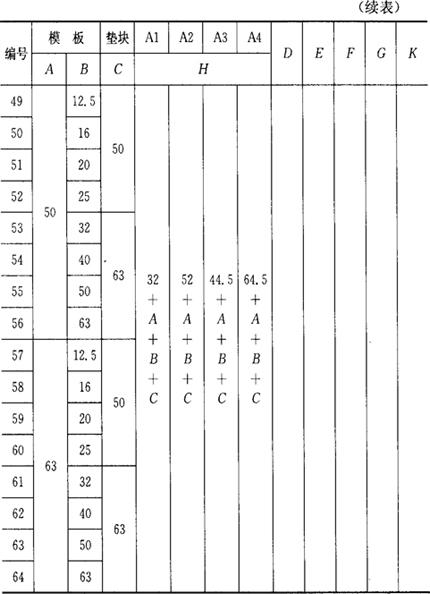

(6)基本型模架组合尺寸如图8．2－7、图8．2－8、表8．2－2～表8．2－8所示。

图8．2－7

图8．2－8

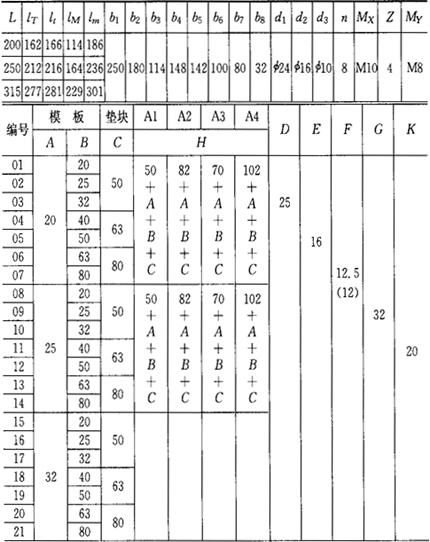

①100×L。

表8．2－2 (mm)

②125×L。

表8．2－3 (mm)

③160×L。

表8．2－4 (mm)

④180×L。

表8．2－5 (mm)

⑤200×L。

表8．2－6 (mm)

注：L=400时，螺钉M12用12只。

⑥250×L。

表8．2－7 (mm)

注：L=400时，螺钉M12用12只。

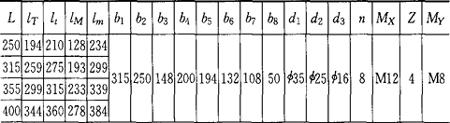

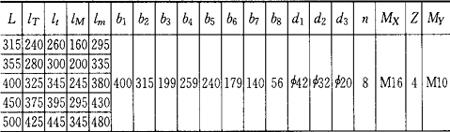

⑦315×L。

表8．2－8 (mm)

注：L≥400时，螺钉M16用12只。

⑧355×L、400×L、450×L、500×L查阅《模具工实用技术手册》(江苏科学技术出版社)。

(五)标记方法

(1)标记内容

标记项目为品种、系列、规格和导柱安装形式。

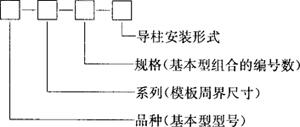

(2)标记项目的位置

(3)标记示例

基本型A2型，模板周界尺寸为250mm×400mm，规格编号为16，导柱正装为Z2：

A2－250400－16－Z2 GB／T 12556．1－1990

基本型A3型，模板周界尺寸为315mm×355mm，规格编号为16，导柱反装为(F1)：

A3－315355－16－F1 GB／T 12556．1－1990

(4)派生型组合的标记方法

其P1型、P2型、P3型、P4型与基本型A1型、A2型、A3型、A4型对应相同，其余品种型号、尺寸系列、导柱正反装可用代号表示，并依次(从上向下)列出各组成模板和垫块厚度；也可直接以简图标记。

(六)模架的派生型组合

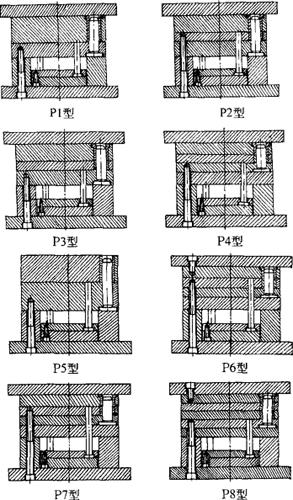

①派生型组合是以点浇口和多分型面为主的结构形式，其代号取P，分为P1～P9型九种(图8．2－9)。

图8．2－9

②派生型组合中，未设置紧固螺钉的活动定模座板，使用什么方法(如螺钉、定距拉杆、定距拉板)使其不致脱落，由承制单位自定。

③(二)组合形式的(3)和(4)条内容同样适用于派生型组合。

(七)模架动模座结构

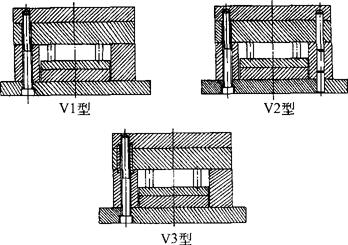

①模架动模座结构取代号V表示，分V1型、V2型、V3型三种(图8．2－10)。

图8．2－10

②基本型和派生型模架动模座均采用Ⅴ1型结构。需采用其他型时，应由供需双方协商。
