基础施工测量

---

1．基槽开挖边线放线与水平桩的测设

(1)基槽开挖边线放线

在基础开挖之前，应按照基础详图上的基槽宽度再加上口放坡的尺寸，由中心桩向两边各量出相应尺寸，并作出标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

(2)测设水平桩

为了控制基槽开挖深度，在即将挖到槽底设计标高时，用水准仪在槽壁上测设一些水平的小木桩(图10－16)，使木桩的上表面离槽底设计标高为一固定值(如0．500m)，用以控制挖槽深度。为了施工时使用方便，一般在槽壁各拐角处和槽壁每隔3～4m处均测设一水平桩，水平桩可作为挖槽深度、修平槽底和打基础垫层的依据。水平桩高程测设允许误差为±10mm。如图10－16所示，假设槽底设计标高为－1．700m，按图中所列数据，测站上应有的前视读数为a+1．200(a为后视读数)，此时打水平桩，则水平桩的标高即为－1．200m。施工时，自水平桩面向下量取0．500m即为槽底的设计位置。

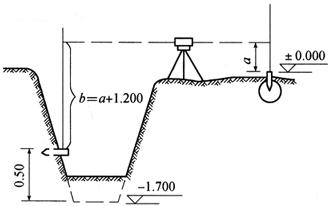

图10－16 测设水平桩(单位：m)

2．基础施工测量

(1)垫层中线的测设

基础垫层浇注后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂垂球的方法(图10－17)，把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严格校核。

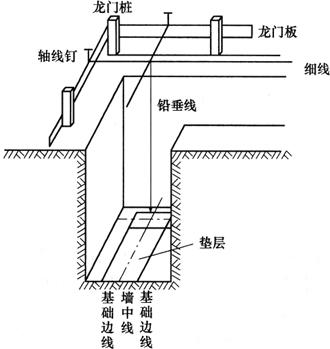

图10－17 基础垫层中线的测设

(2)基础墙标高的控制

基础墙是指±0．00以下的墙。当墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙的砌筑。基础墙的高度是用基础皮数杆控制的。

皮数杆用一根木杆制成，在杆上按照设计尺寸将砖和灰缝的厚度，分皮一一画出，每五皮砖标注上皮数(基础皮数杆的层数从±0．000向下注记)，并标明±0．000、防潮层和需要预留洞口的标高位置等，如图10－18所示。立皮数杆时，可先在立杆处打一木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值(如10cm)的水平线；然后将皮数杆上标高相同的一条线与木桩上的水平线对齐，并用大铁钉把皮数杆与木桩钉在一起，作为基础墙砌筑标高的依据。

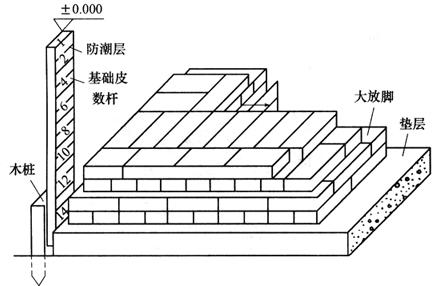

图10－18 基础墙标高的控制

当基础墙砌到±0标高下一皮砖时，要测设防潮层标高，允许误差为≤±5mm。有的防潮层是在基础墙上抹一层防水砂浆，也作为墙身砌筑前的抹平层。

基础施工结束后，应检查基础面的标高是否符合设计要求。可用水准仪测出基础面四角和其他轴线交点是否水平，其高程与设计高程相比较，允许误差为±10mm。
