垫圈

---

如图3-43、图3-44、表3-32所示。

图3-43 平垫圈-C级(GB95—85)

大垫圈-A级和C级(GB96—85)

小垫圈-A级(GB848—85)

平垫圈-A级(GB97．1—85)

标记示例：标准系列，公称尺寸d=8mm，性能等级为100HV级，不经表面处理的平垫圈：垫圈GB95—85—8—100HV

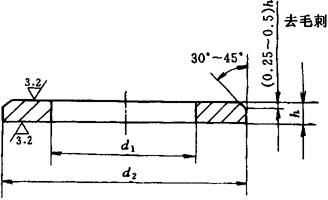

图3-44 平垫圈倒角型-A级(GB97．2—85)

标记示例：标准系列，公称尺寸d=8mm，性能等级为140HV级，倒角型，不经表面处理的平垫圈：垫圈GB97．2—85—8—140HV

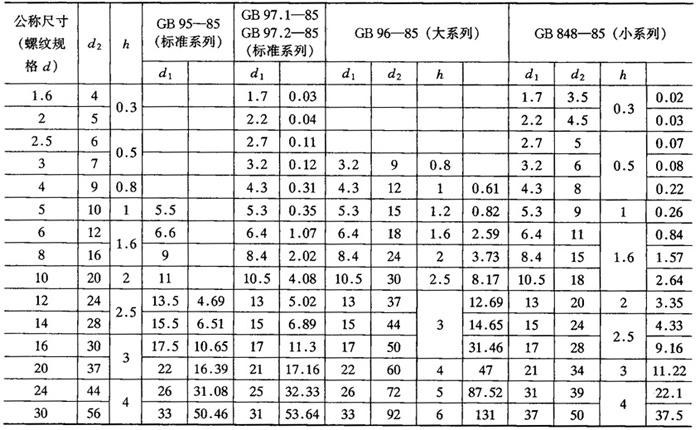

表3-32 垫圈(mm)

注 ①GB95—85主要用于带圆柱头的螺钉，其它用于标准六角头的螺钉、螺栓和螺母；②精装配系列适用于A级垫圈，中等装配系列适用于C级垫圈。
