地形图的测绘要求

---

1)地形图应真实反映地貌、地物形状。采用图解法成图、数字化成图或坐标法成图时，地物点、地形点最大视线长度要求见表13－4。

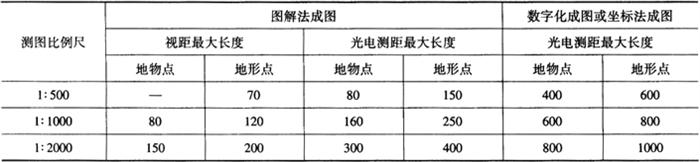

表13－4 测量地物点、地形点的最大视线长度要求

m

2)地形点的密度根据地形、地物变化的复杂程度确定，一般为图上1～3cm。地形点的高程注记一般记至分米，当基本等高距为0．5m时应注记至厘米。

3)1∶200比例尺的建基面竣工地形测量应注意以下几点：

①测站点或图根点的点位中误差不应超过图上±0．15mm。

②测图方法宜采用全站仪坐标法或经纬仪加钢尺量距法，不得采用视距法。

③碎部点测绘应符合下列规定：

a．在建基面开挖到设计高程、浮渣清理干净后及时进行。

b．当量距的倾角大于3°时，应在距离中加入倾斜改正值。

c．施测范围宜超出开挖边线2～3m。

d．建基面上的重要地物(如钻孔、断层、深坑、挖槽等)均应测绘在图上。

e．超过60°的斜坡可用示坡线表示。地形变化复杂地段应加密测点。

f．图上应绘出建筑物填筑分块线，并需注明工程部位名称及分块号。
