圆网浓缩机

---

圆网浓缩机又称圆网脱水机。

国外称为重力浓缩机(Gravity thickener)。主要是利用网内外液位差靠液体重力进行脱水、洗涤、浓缩纸浆。

圆网浓缩机洗涤浓缩纸浆的浓度范围适应制浆过程常用的范围，因此，是国内外造纸厂应用较广的一种低浓度洗涤脱水浓缩设备。

1．圆网浓缩机的形式

圆网浓缩机有以下几种形式：

①外滤面圆网浓缩机和内滤面浓缩机。

②单圆网、双圆网、多圆网和移动式圆网浓缩机。

③有压辊和无压辊，有刮刀与无刮刀，顺流和逆流圆网浓缩机。

2．圆网浓缩机的主要技术特征

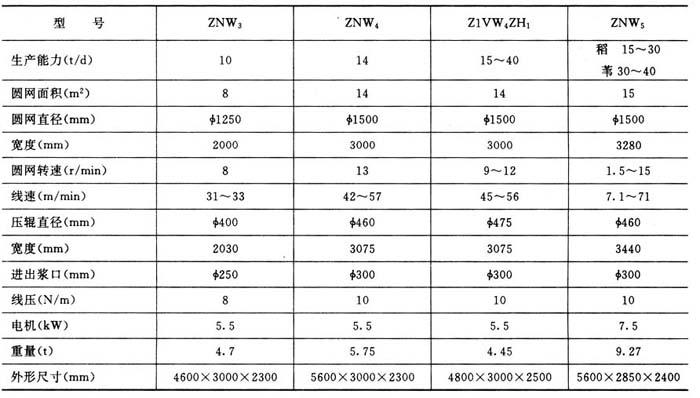

表6－4－1 圆网浓缩机主要技术特性

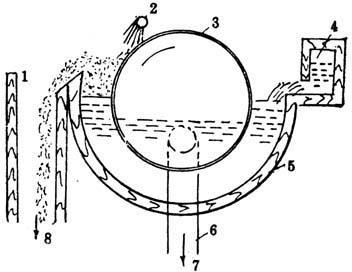

图6－4－1 圆网浓缩机

1－浓缩浆出口 2－喷水管 3－圆网 4－进浆 5－网槽 6－白水管 7－白水

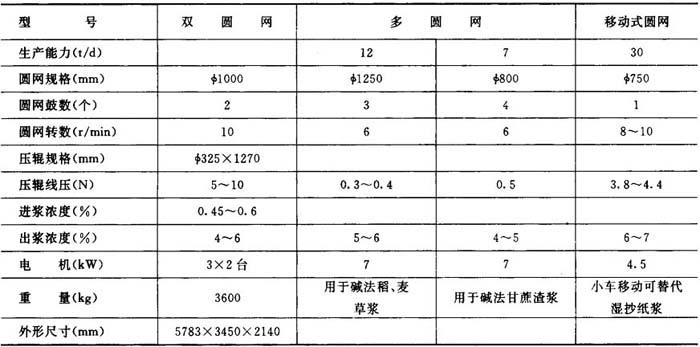

表6－4－2 多圆网移动圆网浓缩机的技术特征

3．圆网浓缩机的使用及维修

(1)圆网浓缩机最佳生产的使用条件

①尽量增加洗涤滤水面积，增大过滤压力差，降低网内液位高度。

②进浆浓度一般要求在1%以下，滤网阻力要小。

③打浆度高的浆料，其浆层薄，要提高压力差。

④压辊线压大，会使浆层压溃或流动，压辊可改衬软胶或包覆毛毯。

⑤加宽压区有利脱水，提高出浆浓度。

⑥适当提高转速可增加生产能力，但转速过快会造成浆层剥离。

(2)圆网浓缩机的设备维修管理与完好标准

①圆网浓缩机一级保养30日一次，二级保养3～6个月一次，中修每年一次，大修6年一次。圆网浓缩机设备维修繁杂系数ZF=5．5。

②认真清洗和检查圆网浓缩机的网鼓压辊、网槽进出浆口。

③经常检查和更换各部转动的网笼压辊轴承、减速齿轮等的润滑，加足润滑油。

④圆网浓缩机的网槽、网笼要完整，无严重变形，网幅无松动，密封良好，压辊无坑面，无老化，刮刀平直，加压灵活，传动运行平稳，齿轮啮合良好，无严重磨损，无漏油、润滑良好。

⑤设备清洁，无油垢锈蚀，标牌醒目清晰。安全防护装置齐全可靠。

⑥主要技术资料齐全，检修、运行、缺陷、事故有记录。
