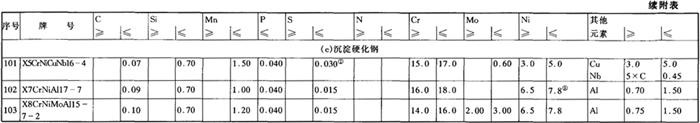

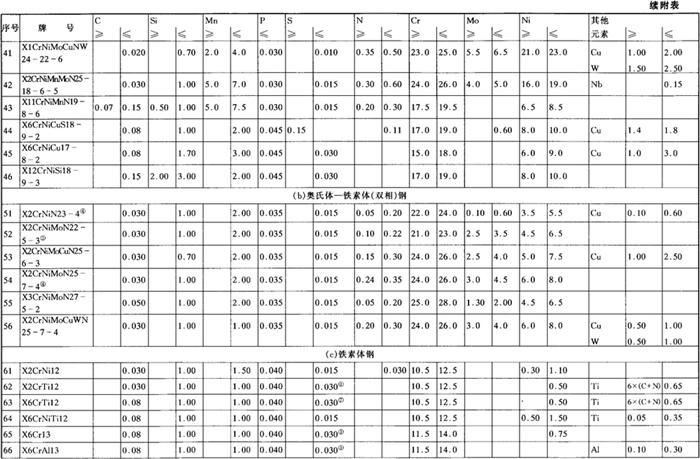

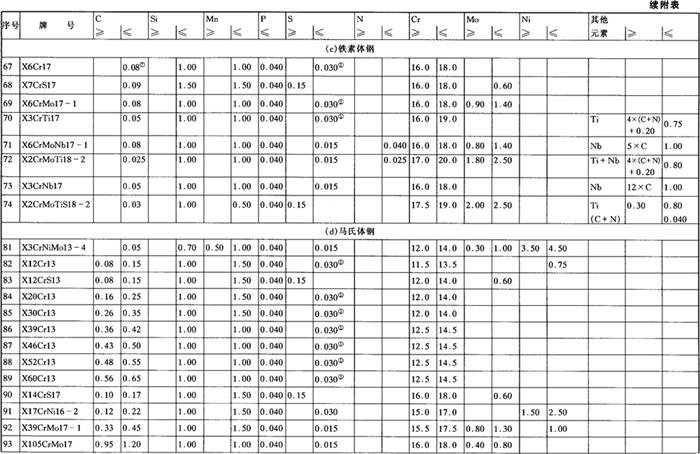

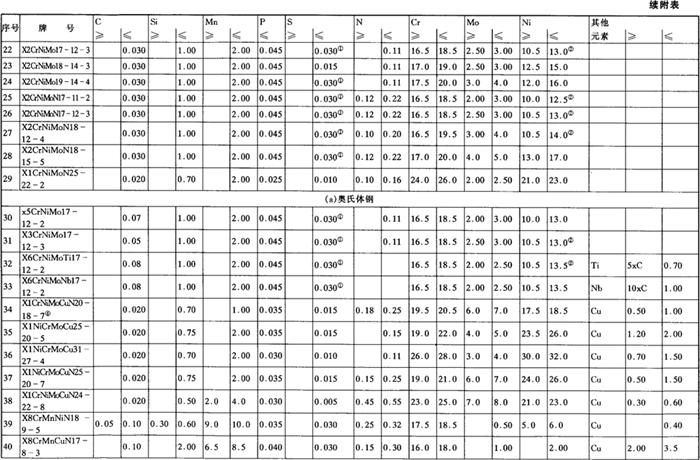

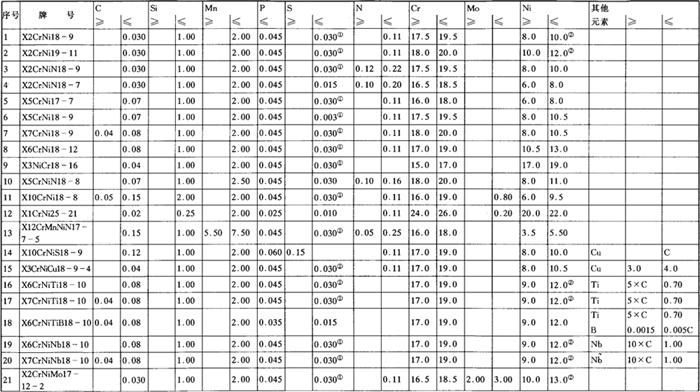

国际标准化组织(ISO)不锈钢标准牌号及化学成分(熔炼分析)①

---

注：①熔炼分析，%(m／m)，IsO／PDTs15510：2002。

②可提供特定的硫含量范围以改善特定的性能：为改善切削加工性，建议硫含量控制范围为0．015%～0．030%；为改善焊接性，控制范围为0．008%～0．020%，为改善抛光性，控制最大0．015%。

③当有特殊原因(如热加工或低磁导率)需要减少铁素体含量时，最大Ni含量可按下列数量增加：序号1和32为0．50%；序号2、16、17、19、20、25、26、27和31为1．00%：序号21、22为1．50%。

④Cu可增加到1．00%。

⑤取得专利的牌号。

⑥对于特殊用途，N、Cr和Mo的较低下限可为0．14%、22．0%和3．0%。

⑦当切削性特别重要时，S可增加至0．045%。

⑧对于某些用途，如可焊性或高强度钢丝，C最大可为0．12%。

⑨当钢材用于冷变形加工时，经同意Ni可按7．00%～8．30%订货。
