喷灌机械的使用与维修

---

(一)管路与喷头的配置

1．合理设置管路

(1)主管路应当按地形主坡度方向安置。如果是固定式喷灌机的管路，则应埋在地面以下1m左右。一般主管路的直径为75～100mm。

(2)支管路应与主管路垂直或按等高线方向安装，一般应与主要风向垂直。支管不宜太长，以便于拆卸和移动。支管直径一般为38～75mm。

(3)立管是安装在支管上的垂直短管，用以安装喷头。口径一般为25mm左右，高度为1m左右。为防止倒伏，应用支架支撑。

2．正确配置喷头 喷头的配置直接影响到喷洒质量。配置时每一喷头的喷洒面积与邻近喷头的喷洒面积有一定的重复，以防漏喷。喷头的配置如图8－60所示。主要有两种方式，其中图8－60a所示方式常用于半固定式喷灌，其配置特点是S=R，L=1．73R；图8－60b所示方式常用于固定式喷灌，其特点是S=L=1．42R。

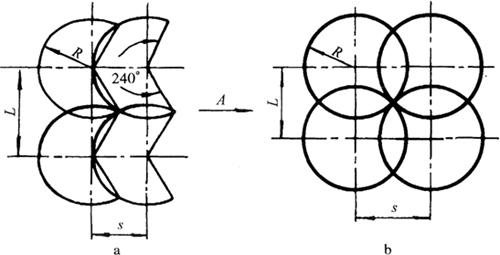

图8－60 喷头配置方式

a．240°扇形喷灌 b．圆形喷灌

A．支管移动方向 R．有效射程(约为喷头最大射程的80%) S．支管间距 L．喷头在支管上的间距

在设置泵站和选择喷头时应注意：

(1)泵站应布置在整个喷灌系统的中心，以减少输水的水力损失。

(2)喷灌系统应根据轮灌要求设置控制设备。

(3)管材的选择，总的要求是轻巧耐压，其耐压程度取决于水泵的扬程水压。

(4)选择喷头应充分考虑工作压力，工作压力直接决定喷头的射程，并关系到设备投资、运行成本、喷灌质量和工程占地等。如果采用高压喷头，则射程远(固定式喷灌系统管道用量少，移动式的占地也少)，配套功率大，运行成本高，喷出的水滴粗，受风影响大，喷灌质量不易保证；如果采用低压喷头，则水滴细，喷灌质量容易保证，而且运行成本低。因此，选择工作压力时，要根据农业技术要求、经济条件、喷头型号和性能，进行综合比较而确定。选择喷头时还应考虑使喷头的水力性能适合于喷灌作物和土壤的特点。对于蔬菜和幼嫩作物要选用具有细小水滴的喷头；而玉米、高粱、茶叶、甘蔗等大田作物则可采用水滴稍粗的喷头。对于黏性土，要选用喷灌强度低的喷头；而砂质土，则可选用喷灌强度稍高的喷头。此外，根据喷洒方式的要求不同，可选用扇形或圆形喷洒的喷头。具体可参照表8－30～表8－32选择。

(二)喷灌机的使用

1．使用前的检查

(1)检查喷头各部连接是否可靠，有无松动。

(2)转动空心轴套，看转动是否灵活。

(3)拉开摇臂看松紧是否适度。

(4)检查内部流道内有无异物。

(5)拨动换向器拨杆，观察换向器工作是否灵活。

2．具体措施

(1)喷灌前要对喷灌设备进行一次全面检查，各部件要齐全紧固；技术状态良好，并进行试运转。

(2)喷灌系统的水泵大多选用离心泵，起动前注意关阀，以防止动力机超载和管道振动。

(3)喷灌时，为了适应不同的土质和作物，需要更换喷嘴。调整喷头转速时，可拧紧或放松摇臂弹簧。还可旋转调位螺栓，调整摇臂头的入水深度，以控制喷头转速。

(4)在整个使用过程中，要注意安全，遵守安全作业规程，以防止事故发生。

(5)对于关键部位(如喷头、水泵、动力机、输水管路等)，出现问题要及时维修或更换，以免影响正常工作。

(6)喷灌后，要对喷灌设备进行一次全面检查保养，妥善保存待用。

3．使用中注意事项

(1)观察喷头工作是否正常，有无转动不匀，过快过慢，甚至不转的现象。

(2)观察换向是否灵活，有无异常现象。

(3)观察有无漏水现象。

(4)喷头的转动周期应控制在：小喷头1～2r／min，中喷头3～4r／min，大喷头5～7r／min。

(5)喷头使用后应清除泥沙，擦净水迹，活动部分加注少许润滑油防锈。

(6)喷头保管、放置，注意不能放在酸、碱及高温的场所。

4．喷头的拆装

(1)拆卸顺序：

①将安装在摇臂弹簧座槽内的销拔出，取下摇臂。

②揭开换向器盖，用螺丝刀拧下固定螺钉，取下换向器部分。

③用专用扳手将空心轴从喷体上拧下(有锁母的应先松开)，将空心轴从空心轴套内抽出。

④拧下连接喷管、喷体的螺母，取下喷管。

⑤拧下换向器拨杆小轴，拿出拨杆，取下换向弹簧。

⑥拧下换向器摆块小轴，取下摆块。

至此已将喷头拆成零部件，可供保养或修理。

(2)装配顺序：装配顺序与拆卸相反。
