喂料机

---

(一)旁链式及带式喂料机

1．结构特点

该机由贮料仓、提升带、匀料辊及传动机构等组成，主要用于打叶机组的喂料。贮料仓底带与提升带有旁链式和带式两种；通常采用调速电机(或变频调速)驱动。匀料辊高度可手动调节。提升带倾角通常在50°或55°，底带倾角一般在0°～10°以内。

2．主要技术参数

旁链式喂料机的技术参数见表9－8－1。

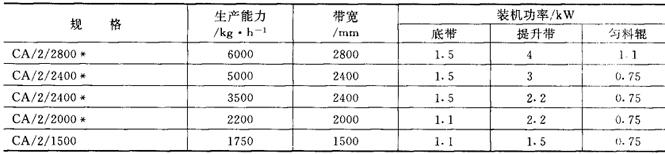

表9－8－1 几种旁链式打前喂料机技术参数

注：带*的规格一般适用于双联打叶机的喂料，生产厂家不同其参数略不同。

3．外形尺寸

安装尺寸见表9－8－2及图9－8－1；带式喂料机的技术参数及安装尺寸见表9－8－3及图9－8－2。

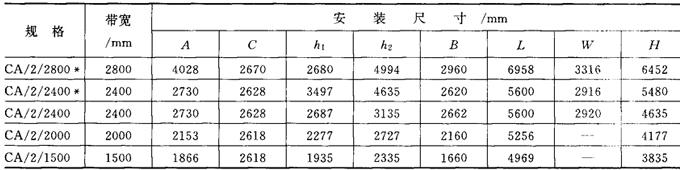

表9－8－2 旁链式喂料机安装尺寸

表：带*的规格适用于双联打叶机，不同厂家生产的设备其尺寸略有不同。

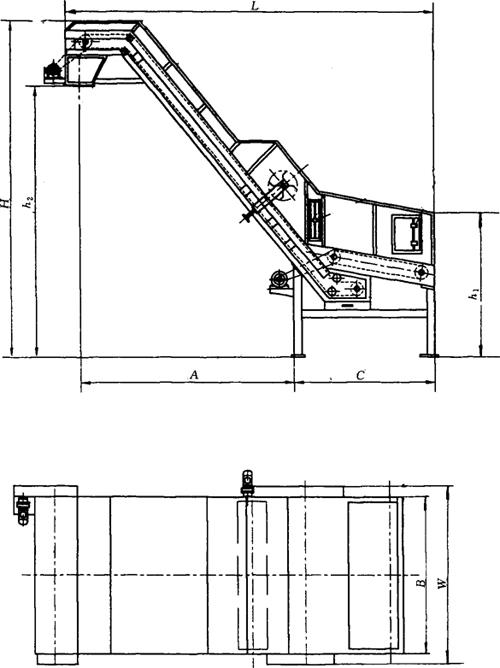

图9－8－1 旁链式喂料机外形图

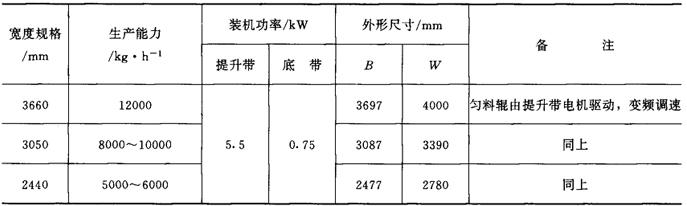

表9－8－3 带式喂料机技术参数及尺寸

注：生产厂家不同其尺寸会略有变化。

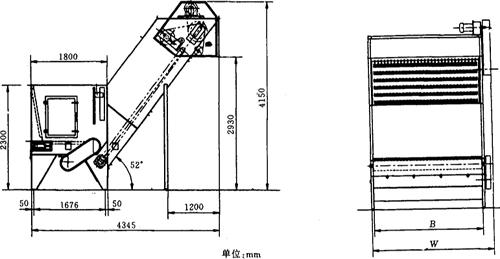

图9－8－2 带式喂料机外形图

4．生产厂家

北京长征高科技公司、秦皇岛烟草工业机械厂、昆明船舶设备集团公司、铁道部徐州机械厂等。

(二)刮板喂料机

1．结构特点

该机主要由水平槽型带式输送机、刮板装置、罩壳及机架组成，用于向打前喂料机等较宽设备的横向均匀供料。输送带一般速度不变，刮板的转速采用调速电机或手动调速调节。皮带机的长度可根据工艺平面布置确定，刮板宽度视下游设备的宽度确定；进出料口高度亦由下游设备的高度确定。

2．主要技术参数

几种常用的刮板喂料机技术参数见表9－8－4。

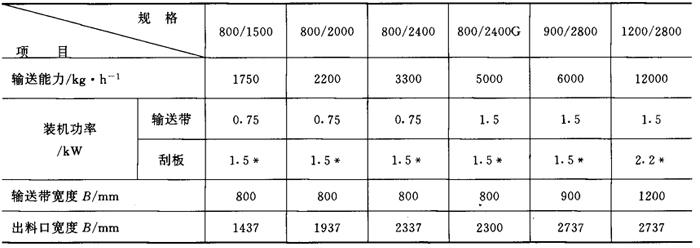

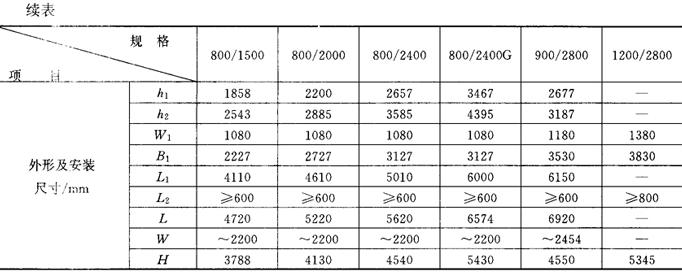

表9－8－4 几种常用规格刮板喂料机参数

表：1．*表示采用调速电机；2．不同厂家产品其参数略有不同。

3．外形尺寸

见图9－8－3。

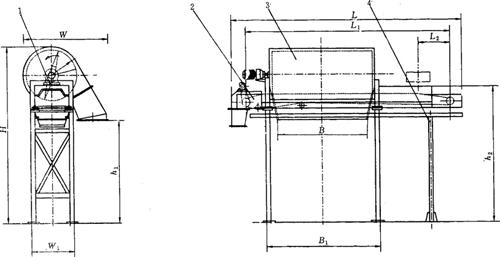

图9－8－3刮板喂料机外形图

1－刮板装置 2－槽型皮带机 3－罩壳 4－机架

4．生产厂家

北京长征高科技公司、秦皇岛烟草工业机械厂、铁道部徐州机械厂、昆明船舶设备集团公司等。

(三)FW4型仓式喂料机

1．结构特点

(1)该型喂料机主要由横向布料车、往复带、纵向跟踪移动小车、贮料仓、提升带和匀料辊等组成，见图9－8－4。

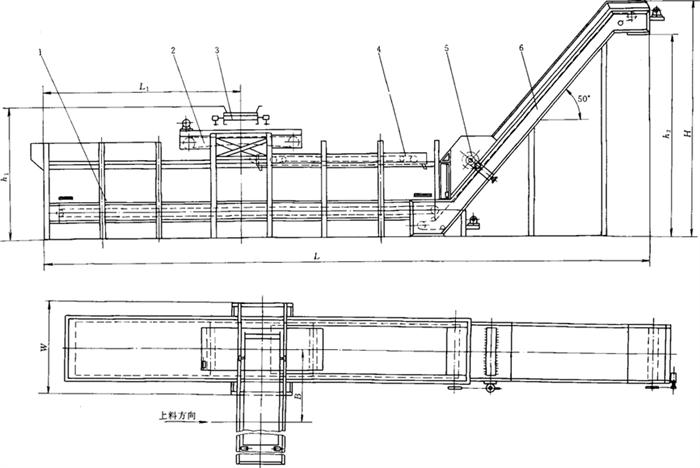

图9－8－4 仓式喂料机外形图

1－贮料仓 2－往复带 3－横向布料车 4－纵向跟踪移动小车 5－匀料辊 6－提升带

(2)横向布料车将物料在往复带宽度方向分布均匀，落至跟踪移动小车，移动小车两端部装有物料探测器，使移动小车纵向往复跟踪料仓内的物料加料。料仓底带、提升带速度均可调节。

2．主要技术参数

几种规格的仓式喂料机的技术参数见表9－8－5。

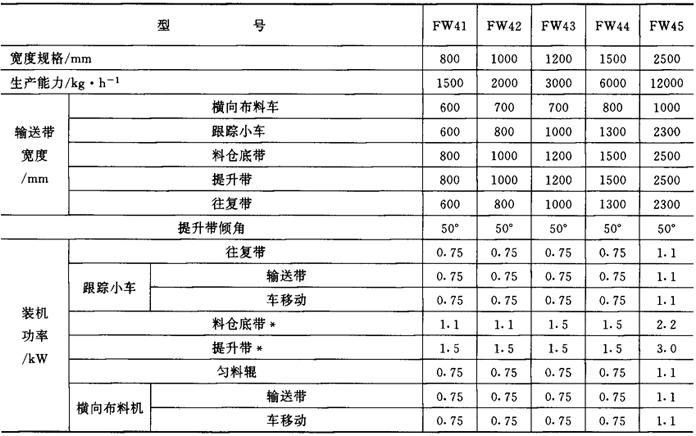

表9－8－5 几种仓式喂料机的技术参数

注：*为调速电机，不同厂家生产的产品其参数略有变化。

3．外形尺寸

见表9－8－6和图9－8－4。

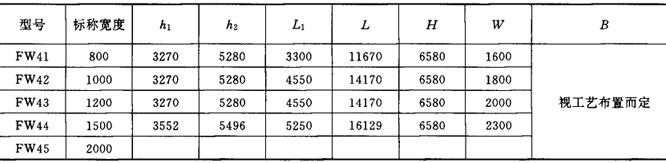

表9－8－6 几种仓式喂料机外形及安装尺寸 单位：mm

注：不同厂家生产的产品尺寸会有所不同。

4．生产厂家

秦皇岛烟草工业机械厂、北京长征高科技公司、昆明船舶设备集团公司、铁道部徐州机械厂、张家口通用机械厂等。
