吊环、吊卡、卡瓦及吊钳

---

(－)吊环

悬挂在大钩上，用于悬挂吊卡。吊环有单臂及双臂两种，见图3－2－18。

图3－2－18 单管吊环(a)和双臂吊环(b)

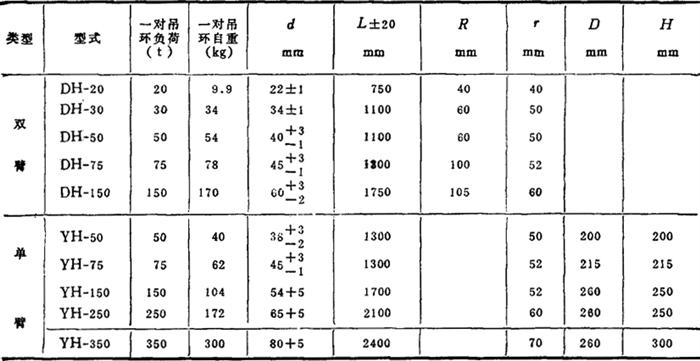

吊环技术规范和主要尺寸见表3－2－37。

表3－2－37 吊环的技术规范和主要尺寸

(二)吊卡

钻井时提升、下放钻杆、油管的工具。目前现场使用均为国产侧开式双保险吊卡及闭锁环式油管吊卡。

侧开式双保险吊卡又分群革吊卡及手勾侧开式吊卡。国产CSD型群革吊卡的结构见图3－2－19，技术规范见表3－2－38。国产CSD型手勾侧开式吊卡技术规范见表3－2－39。

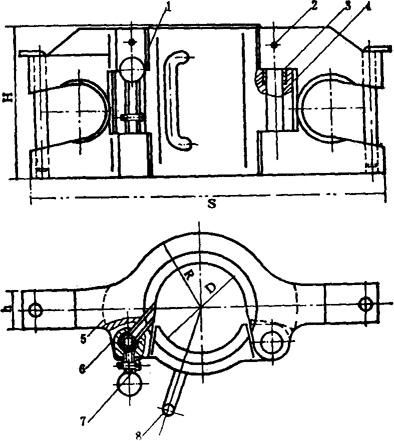

图3－2－19 国产CSD型群革吊卡

1－锁销手柄 2－平端紧定螺钉 3－上锁销 4－活页销 5－主体 6－活页 7－开口销 8－手柄

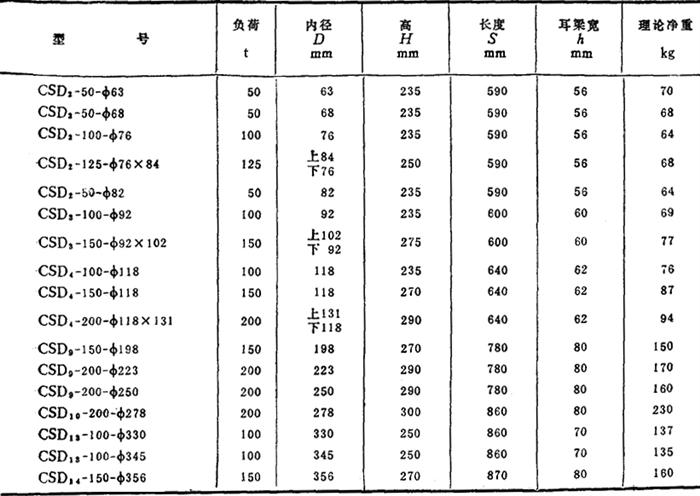

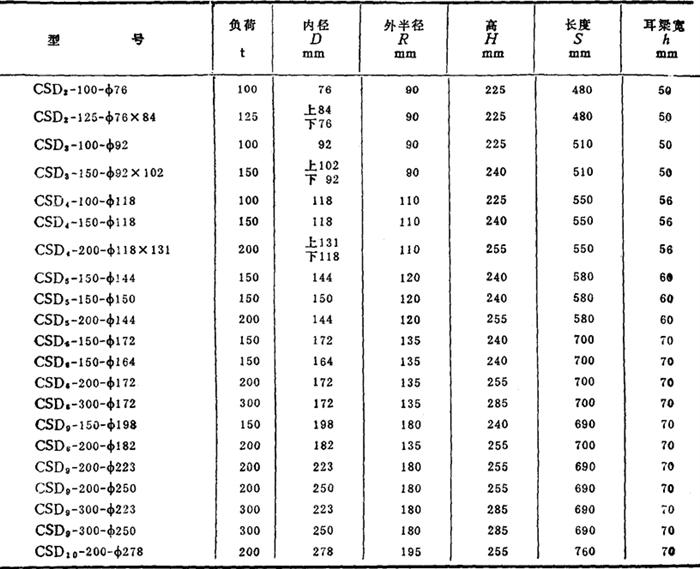

表3－2－38 国产CSD型群革吊卡技术规范

表3－2－39 国产CSD型手勾侧开式吊卡技术规范

国产闭锁环式油管吊卡结构见图3－2－20，技术规范见表3－2－40。

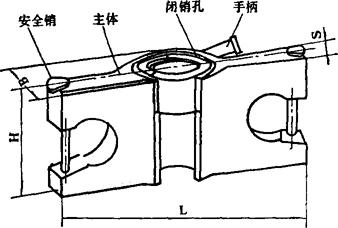

图3－2－20 国产闭锁环式油管吊卡

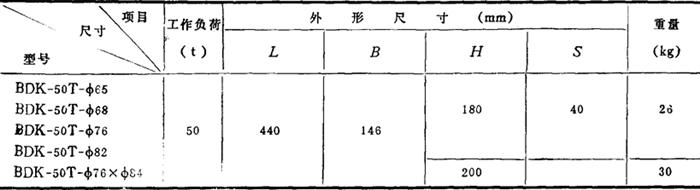

表3－2－40 国产闭锁环式油管吊卡技术规范及外形尺寸

(三)卡瓦及垫叉

卡瓦：钻井时，起、下钻过程中，将钻具卡提在转盘上，以进行上扣、卸扣工作。卡瓦有三片式和四片式两种，内装有卡瓦牙。

垫叉：在小井眼钻进中，当钻具小于Φ60时，使用垫叉将钻具夹持在井口，进行上、卸扣工作。

1．三片式～7″钻杆卡瓦结构见图3－2－21，主要性能和规格见表3－2－41。

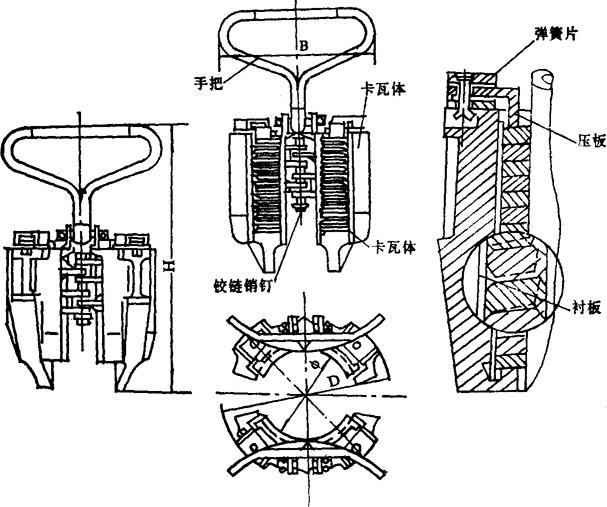

图3－2－21 ～7″钻杆卡瓦

1－衬板 2－手把螺栓 3－卡瓦体 4－铰链销钉 5－压板 6－卡瓦牙 7－衬套 8－卡瓦手把

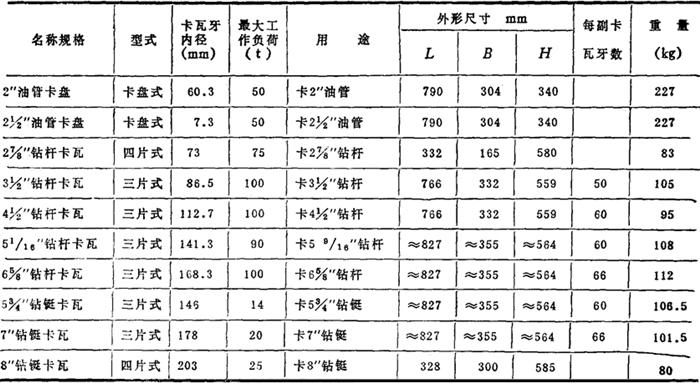

表3－2－41 卡瓦技术规范

2．四片式，8″钻杆和钻铤卡瓦 结构见图3－2－22，主要性能见表3－2－41。

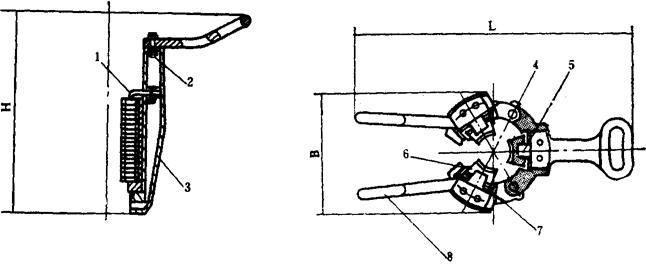

图3－2－22 四片式，8″钻杆卡瓦

3．垫叉结构及技术规范

见图3－2－23和表3－2－42。

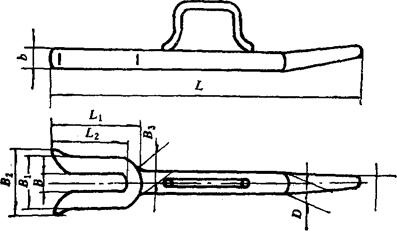

图3－2－23 垫叉

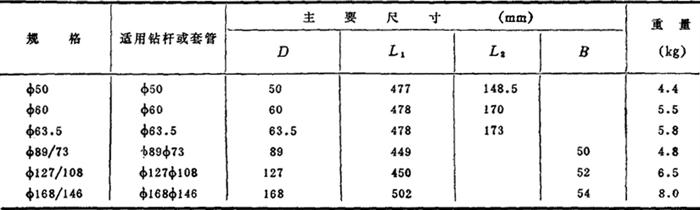

表3－2－42 垫叉技术规范

(四)吊钳及自由钳

钻井过程中与吊卡、卡瓦及垫叉相结合，共同完成起、下钻及下套管时上、卸扣作业。

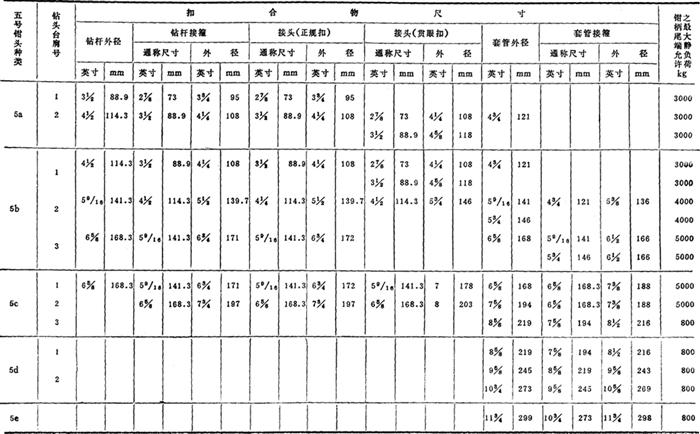

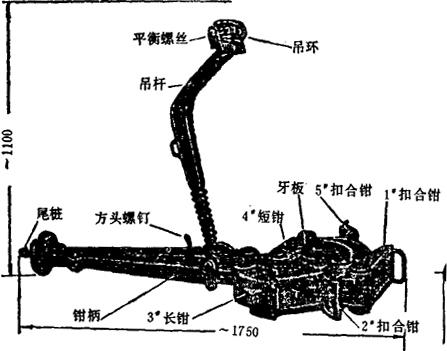

吊钳最常用的为B型吊钳，其结构见图3－2－24。运用范围为，可更换5^#钳头适应不同外径的钻具。其技术规范见表3－2－43。

表3－2－43B型吊钳规范

图3－2－24 B型吊钳结构图

自由钳在轻型钻机上使用。按其使用对象，可分为钻杆钳子和套管钳子，其结构见图3－2－25、3－2－26，技术规范见表3－2－44。

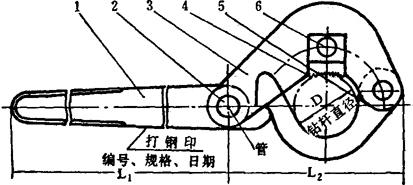

图3－2－25 钻杆钳子

1－手柄 2－小轴 3－连板 4－卡瓦 5－钳嘴 6－半圆头铆钉

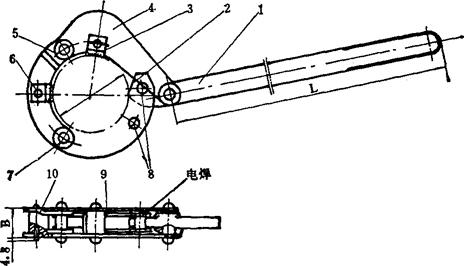

图3－2－26 套管钳子

1－手柄 2－锁紧板 3－卡瓦 4－连板 5－中间板 6－铆钉 7－铆钉轴 8－轴 9－锁紧板 10－中间板

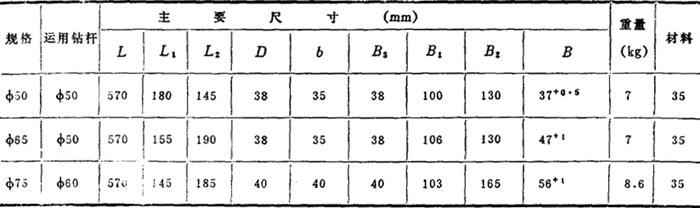

表3－2－44 自由钳技术规格及主要尺寸
