召唤箱(外呼盒)的安装

---

召唤箱又称外呼盒，一般安装在每层厅门的右侧(以面对厅门为准)。召唤箱在井道壁的安装位置一般都由土建方在施工中预留出来，如果没有预留，则需要联系土建方重新开孔。

安装召唤箱前，应先将召唤箱的外呼盖拆下(召唤箱内的设备一般都安装在外呼盖上)，然后将召唤箱使用木楔固定在预留孔中。此时，召唤箱应符合图11．3－5中要求的标准，其中X、Y的尺寸按照现场土建图要求确定。

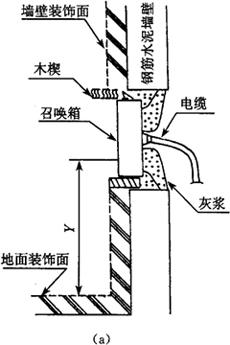

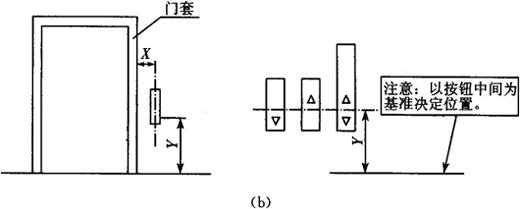

图11．3－5 外呼装置安装示意1

使用线坠校正召唤箱的前后、左右倾斜度，并且在井深方向凹入装修面0～3mm的深度，如图11．3－6所示。

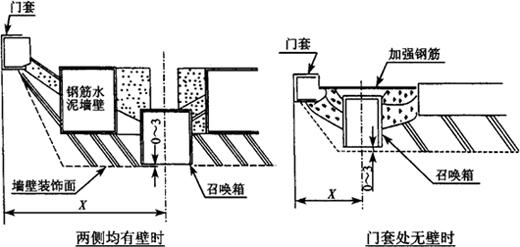

图11．3－6 外呼装置安装示意2

虽然要求安装时固定召唤箱，但是事实上，很多现场在安装好召唤箱后，土建还不能确定装修面。所以，固定召唤箱具体位置的工作一般都留给土建装修来做，现场只需要使用电线将召唤箱暂时固定即可。但固定后，不要安装外呼面板(外盖)，以防止装修损坏，等装修完毕后再安装外盖板。
