变配电设施及其技术指标

---

为适应生产的发展，变配电设施的土建部分应留有余地，为此，变压器室的面积可按变压器放大1～2级来考虑；高低压配电间应留有备用柜、屏的位置。

1．变配电设施的位置选择

变配电设施位置要全面考虑，统筹安排，并征得当地供电部门的同意。变配电设施尽量靠近负荷中心，并偏于电源侧方向，通风良好，进出线安全方便，符合防火安全要求，有一定发展余地，尽量避开污秽和震动的场所。变配电设施宜靠近冷冻机房，变压器一般以安装在室内为宜，电修间与变配电设施尽可能一并考虑。

2．变压器外壳与变压器室四壁的间距

变压器外壳与变压器室四壁的间距应不小于表6－7－16的规定。

表6－7－16 变压器外壳与变压器四壁的最小间距

3．变配电设施对土建的要求

变配电设施对土建的要求见表6－7－17。

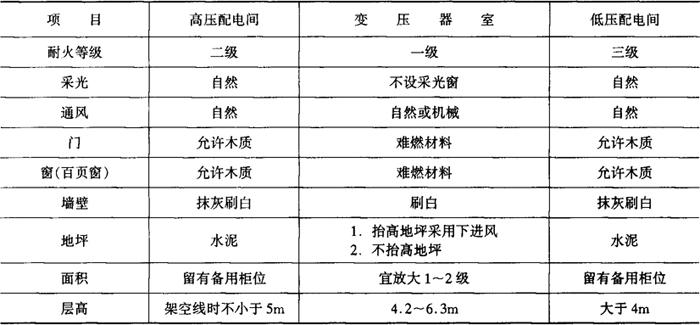

表6－7－17 变配电设施对土建的要求

注：(1)高压电容器原则上单间设置，数量较少时允许装在高压配电间。高压电容器间土建要求基本上与高压配电间相同。

(2)低压电容器原则上装在低压配电间。

4．变配电设施技术指标

变配电设施技术指标见表6－7－18。

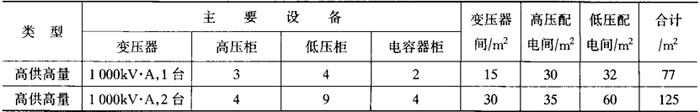

表6－7－18 变配电设施技术指标

5．常用供电设备

(1)配电变压器 一般采用三相双线圈油浸自冷式低损耗电力变压器，线圈材料有铜线(S型)和铝线(SL型)之分。线圈连接组为Y．yno或D．yn11。低压为400／230V三相四线制，配电变压器型号规格见表6－7－19。

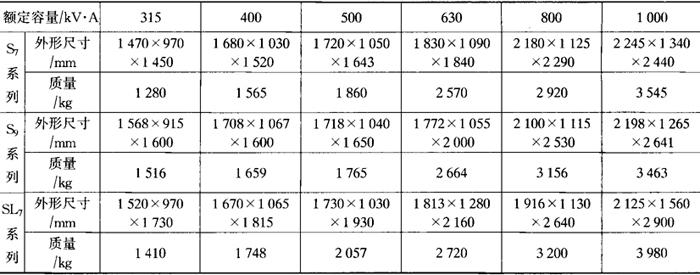

表6－7－19 配电变压器型号规格

(2)高压开关柜 一般采用K．yno－10型，J．yno－10型金属铠装移开式开关柜。

(3)低压配电屏 一般采用GCK(或MNS)系列低压抽出式开关柜。
