取心工具

---

(－)取心工具结构

见图3－2－14

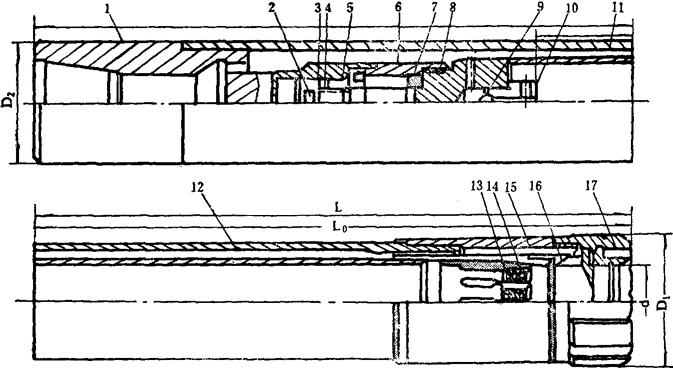

图3－2－14 取心工具结构图

1－接头 2－中心轴 3－短节 4－锁紧螺帽 5－调节螺帽 6－轴承盒 7－轴承 8－盘根 9－回压球 10－回压凡尔座 11－外岩心筒 12－内岩心筒 13－卡簧 14－卡簧座 15－钻头接头 16－卡板式岩心抓 17－钻头

(二)各种规格取心工具尺寸

见表3－2－32。

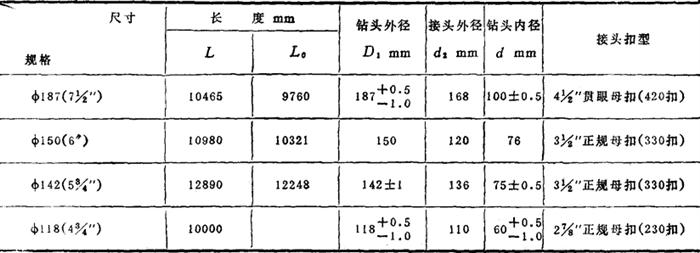

表3－2－32 取心工具尺寸表

(三)各种规格外岩心筒尺寸

见表3－2－33。

表3－2－33 外岩心筒尺寸表 单位：mm

(四)各种规格内岩心筒尺寸

见表3－2－34。

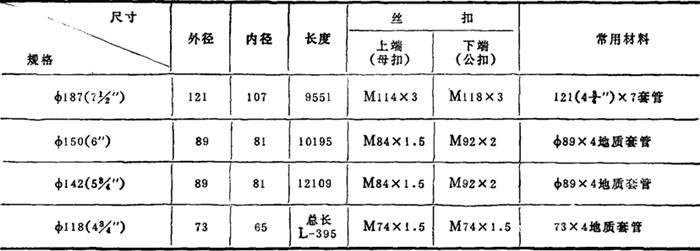

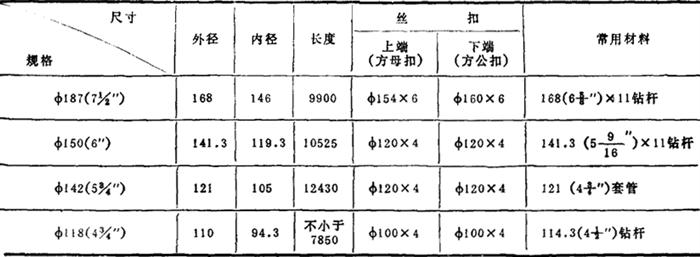

表3－2－34 内岩心筒尺寸表 单位：mm

注：(1)6″、5内外岩心筒均由二节组成．

(2)内外岩心筒焊有接头时，内外径指筒的本体尺寸，而长度按一体计。

(五)取心钻头结构和尺寸

见图3－2－15和表3－2－35。

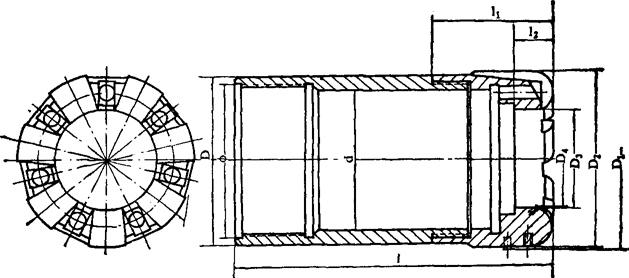

图3－2－15 取心钻头

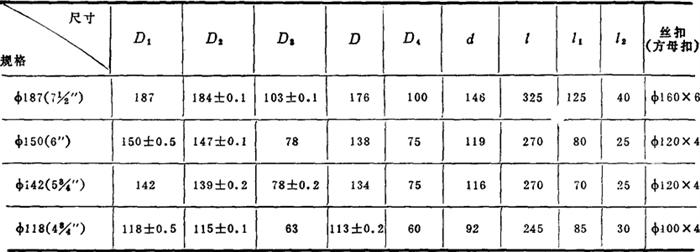

表3－2－35 各种规格取心钻头尺寸表 单位：mm

(六)各种规格岩心抓的结构和尺寸

卡簧式和卡板式岩心抓的结构见图3－2－16、3－2－17，各种规格岩心抓的尺寸见表3－2－36。

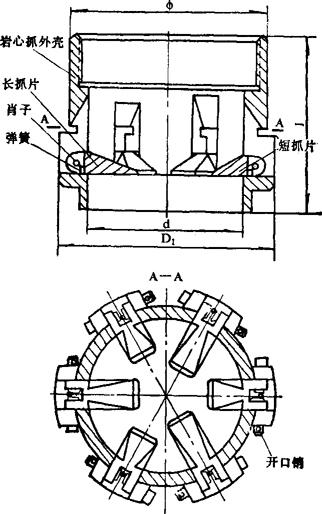

图3－2－16 卡簧式岩心抓

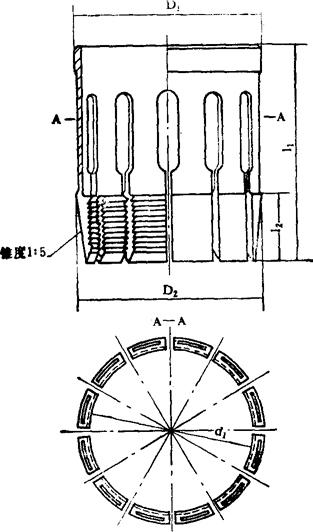

图3－2－17 卡板式岩心抓

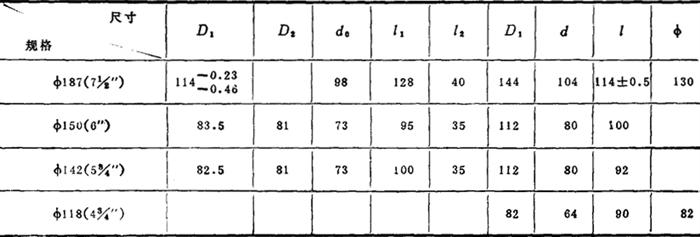

表3－2－36 岩心抓尺寸表 单位：mm

(七)取心工具入井前的检查

1．内、外岩心筒应无严重夹灰、砂孔、伤痕、偏磨。如弯曲每米超出1mm，全长超出5mm，需校直后才能使用。

2．悬挂接头总承组装好后，轴承必须灵活；如不灵活，可调节螺帽。

3．卡簧在卡簧座上下移动灵活，要有一定的轴向间隙。

4．卡簧弹性要好，内径一般比钻头内径小1～2．5mm。

5．工具完全装好后，卡板岩心抓与钻头内台阶应保持一定轴向间隙，提起取心工具用手应能转动内岩心筒。
