原砂

---

5．2．1．1 硅砂(石英砂)(GB9442—88)铸造用硅砂的分级、分组以及分类分别见表5-17、表5-18、表5-19．

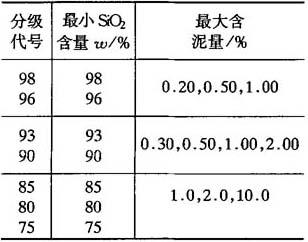

表5-17 铸造用硅砂按二氧化硅含量分级

表5-18 铸造用硅砂根据粒度分组

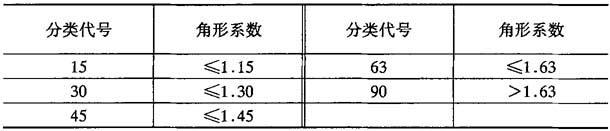

表5-19 铸造用硅砂的颗粒形貌根据角形系数分类

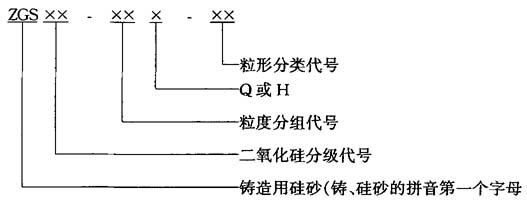

铸造用硅砂牌号表示如下：

注：在主要粒度组成部分中前筛残留量大于后筛残留量用Q表示，反之用H表示．

5．2．1．2 铬铁矿砂(JB／T6984—93)

铸造用铬铁矿砂的分级和分组分别见表5-20、表5-21．

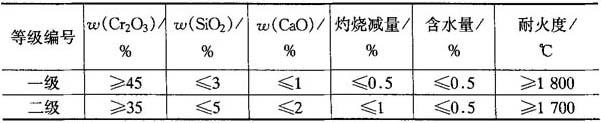

表5-20 铸造用铬铁矿砂根据物化性能分级

注：1．灼烧减量是指在105～110℃烘干除去游离水分后的试样在950～1000℃高温下灼烧至恒重，以灼烧失重与烘干试样质量的百分比表示．

2．含水量为试样在105～110℃烘干失去的质量与原试样质量的百分比．

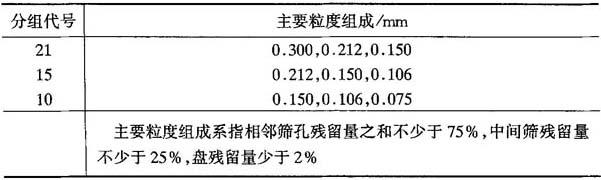

表5-21 铸造铬铁矿砂根据粒度分组

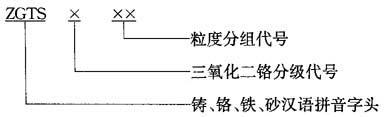

铸造用铬铁矿砂牌号表示如下：

5．2．1．3 镁橄榄石砂(JB／T6985—93)

铸造用镁橄榄石砂适用于造型制芯用镁橄榄石砂，分级和分组分别见表5-22、表5-23．

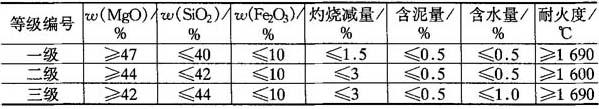

表5-22 铸造用镁橄榄石砂根据其化学成分和物化性能分级

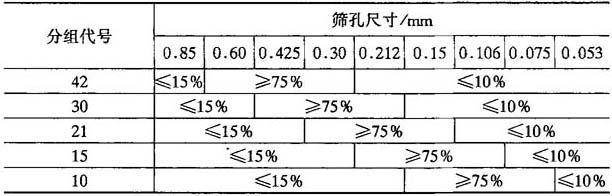

表5-23 铸造用镁橄榄石砂根据粒度分组

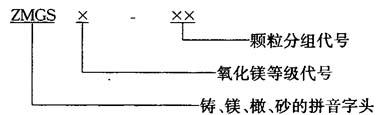

铸造用镁橄榄石砂牌号表示如下：

5．2．1．4 锆砂(ZBJ31005—88)

铸造用锆砂等级和规格见表5-24、表5-25．

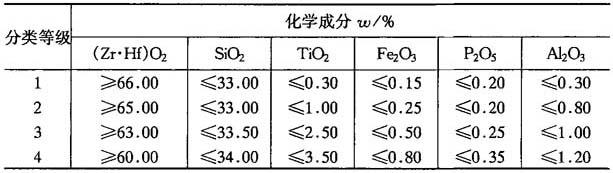

表5-24 铸造用锆砂按其化学成分分为四个等级

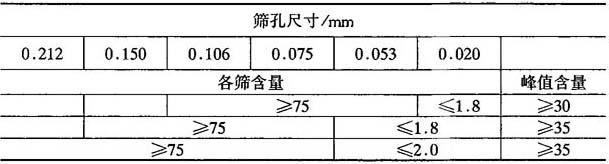

表5-25 铸造用锆砂根据粒度组成三个规格

注：峰值含量为颗粒集中的相连三个筛号中，中间筛子上的残留含量．
