压铸件的尺寸精度

---

(一)压铸件尺寸精度的确定

压铸件可能达到的尺寸精度及配合尺寸见表3．2－9。

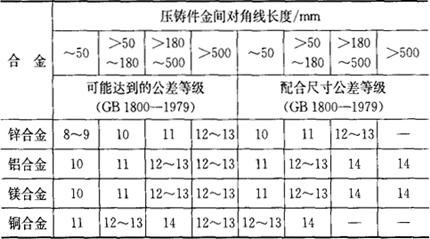

表3．2－9 压铸件的尺寸精度(IT值)

(二)机械加工余量

压铸件的机械加工余量越少越好。余量大小见表3．2－10、表3．2－11。

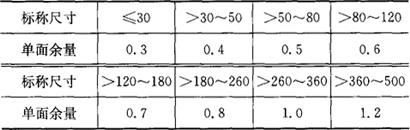

表3．2－10 机械加工余量 (mm)

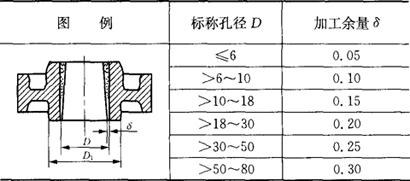

表3．2－11 铰孔的余量

选用时，待加工的内表面尺寸以大端为基准，外表面尺寸以小端为基准，机械加工余量取压铸件最大尺寸余量与公称尺寸余量(待加工表面)的平均值。

有时为了消除变形量、压铸孔的脱模斜度和偏心量等，需留机械加工余量。
