压缩空气站辅助设备

---

1．消声器

消声器是一种允许气流通过而使声能衰减的装置，能有效降低空气压缩机的空气动力性噪声。

(1)降低空气压缩机进气噪声采用KYX型消声器，其消声量为20～25dB(A)，压力损失小于300Pa。

(2)在贮气罐之前的空气压缩机排气管道上采用ZK2型消声器，这是分流扩张复合型消声器，用于降低贮气罐振动辐射噪声，其消声量为10～20dB(A)。

(3)空气压缩机的排气放空消声采用ZK5型消声器。该系列消声器采用节流降压与小孔喷注的复合消声结构，其消声量为20～45dB(A)。

2．消声过滤器

兼备空气压缩机进气过滤与消声两种功能，装在空气压缩机的进气口或吸管管口。消声量为10～20dB(A)，滤尘效率85%～95%。

3．后冷却器

用来降低进入贮气罐前压缩空气的温度，使之析出油和水的装置。有列管式、散热片式、套管式、蛇管式等，常用的列管式后冷却器技术参数如表6－7－89。

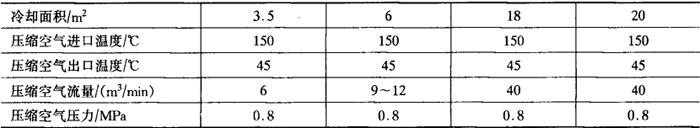

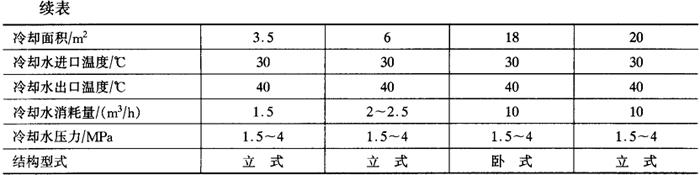

表6－7－89 列管式后冷却器技术参数

4．油水分离器

用于分离压缩空气中所含的油分和水分，使压缩空气得到初步净化，常用机械分离和精密过滤相结合的QYL系列，规格如下：

5．贮气罐

贮气罐可以分两类。一类用于减少活塞式空气压缩机排气的周期性脉动，同时稳定压缩空气管道中的压力；另一类用于气负荷调节。空气压缩机有时自带缓冲罐。

由于螺杆式空压机排气无脉动，一般不设贮气罐。只有在站房负荷波动较大的情况下，为避免管网压力波动太大引起压缩机空载动作过于频繁，导致能耗加大和设备磨损增加，也可以在系统供气总管上增设缓冲贮气罐。

贮气罐容积计算如下：

V_c=1．15q／(p－p1)

式中 V_c——贮气罐容积，m³

q——一定时间内的空气消耗量，m³

p——贮气罐内所充入的空气压力，MPa

p₁——用户需要的工作压力(包括管损)，MPa

6．干燥设备

压缩空气经后冷却器后仍含有一定的水分，压缩空气需经干燥处理，一般采用吸附法、冷冻法和无热微风干燥法。

(1)吸附干燥法 吸附干燥法是利用吸附剂硅胶或活性氧化铝、分子筛吸附空气中的水分，达到干燥压缩空气的目的，该法可以使压缩空气的露点达到－20～－70℃。任何一种吸附剂的吸附量均有一个限度，超过这个限度时吸附剂就要再生。吸附法按其再生方法可分为热再生法、无热再生法、微热再生法。饮料厂常用无热再生法。

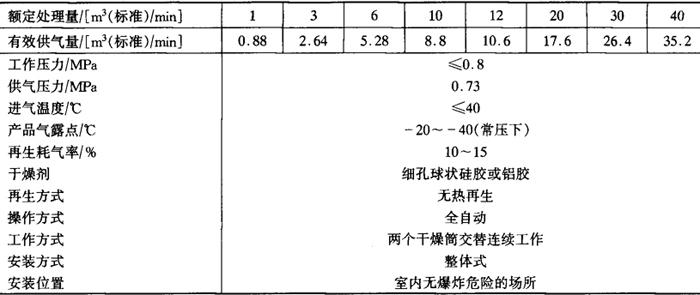

无热再生压缩空气干燥装置主要技术参数见表6－7－90。

表6－7－901～40m³／min无热再生压缩空气干燥装置主要技术参数

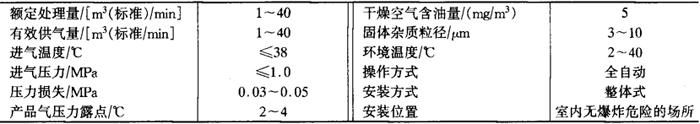

(2)冷冻干燥法 冷冻干燥法是利用制冷设备将压缩空气冷却到一定的露点，一般为+2～+10℃(压力下)，析出过饱和的水分，从而达到干燥的目的。压缩空气冷冻干燥装置主要技术参数见表6－7－91。

表6－7－91 1～40m³(标准)／min压缩空气冷冻干燥装置主要技术参数

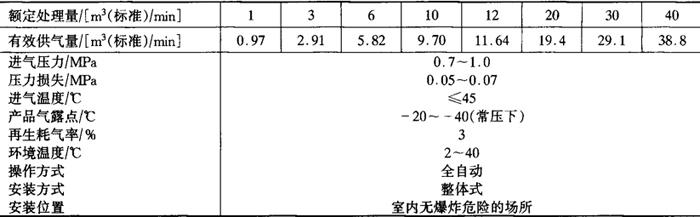

(3)无热微风干燥法 利用冷冻式干燥机低能耗和吸附干燥机低露点进行科学组合，减少耗气量，降低能耗，稳定露点。压缩空气先进入冷冻干燥器再进入吸附干燥器，两台干燥器组装在一起，使再生耗气量仅为3%，是一种低露点、微风干燥机。

无热微风干燥装置主要技术参数见表6－7－92。

表6－7－92 1～40m³(标准)／min压缩空气无热微风干燥装置主要技术参数

7．净化设备

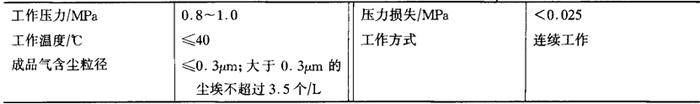

(1)除尘过滤器 主要技术参数如表6－7－93。

表6－7－93 压缩空气除尘过滤器主要技术参数表

(2)压缩空气精过滤器 主要技术参数见表6－7－94。

表6－7－94 压缩空气精过滤器主要技术参数

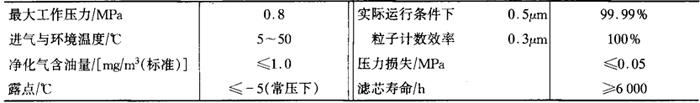

(3)压缩空气高效除油过滤器 主要技术参数见表6－7－95。

表6－7－95 压缩空气高效除油过滤器主要技术参数
