卤水处理主要设备及基本计算

---

(一)反应器

反应设备一般为间隙操作，其计算式为：

式中 t₁——进料时间(h)

t₂——化学反应时间(h)

t₃——出料时间(h)

t₄——取样分析时间(h)

G——处理卤水量(m³／h)

η——容积系数(0．8)

n——反应桶个数

V——每个反应桶体积(m³)

反应桶直径D(m)

式中 h——反应桶高度(m)

(二)过滤沉清设备

1．间隙沉降器生产能力与沉降面积

(1)生产能力： (3－4－4)

(2)沉降面积：(1－) (3－4－5)

上两式中 V——生产能力(m³／h)

F——沉降面积(m²)

H——沉降器清液高度(m)

t——沉降时间(h)

W₀——沉降速度(m／s)

V₀——悬浮液中液相量(m³／h)

C₀——沉淀前悬浮液浓度〔kg(固)／kg(液)〕

C₂——沉淀后悬浮液浓度〔kg(固)／kg(液)〕

2．斜板沉清桶(连续沉降器)见图3－4－14。

图3－4－14 斜板澄清桶

(1)斜板总面积计算公式：

式中 F——斜板总面积(m²)

Q——卤水处理量(m³／h)

W——清液上升速度(m／h)

α——斜板水平夹角(一般60°)

η——沉清桶效率(%)

(2)沉降器生产能力 见表3－4－23。

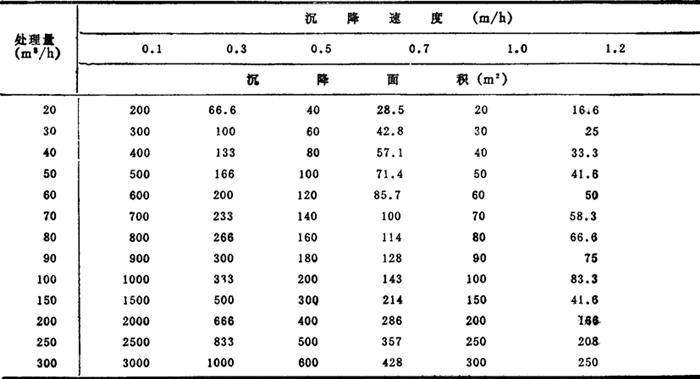

表3－4－23 沉降器生产能力

3．过滤设备的选择及材料性能 选择过滤设备的决定因素有：

(1)悬浮液的性质，如粘度、密度、腐蚀性、固体颗粒大小、是无定形还是晶形、粒度分布、挤压特性和悬浮液中固体的浓度。

(2)悬浮液的处理目的，利用滤饼还是滤液，或两者皆用，以及对滤饼干湿程度和滤液澄清程度的要求。

(3)洗涤要求。

(4)生产能力。

(5)劳动强度，自动化程度以及对劳动和环境的保护要求等。

(参见表3－4－24～表3－4－32)。

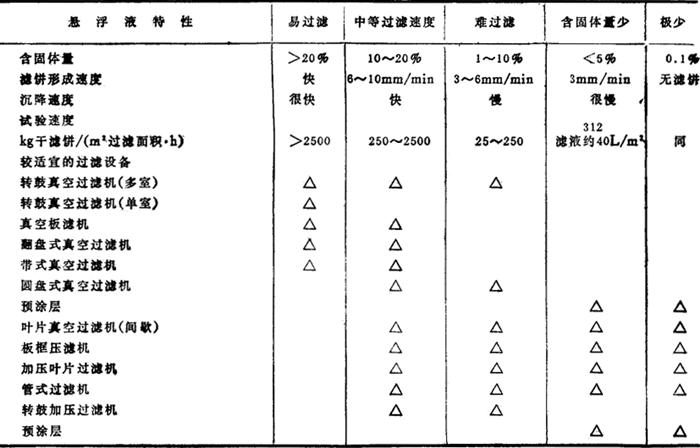

表3－4－24 悬浮液的性质对过滤设备的选择

注：△表示可以采用。

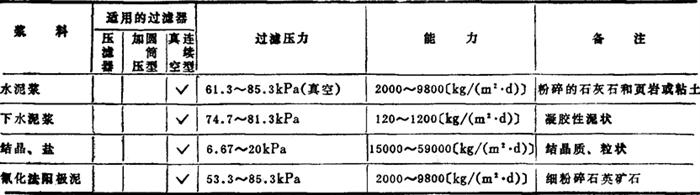

表3－4－25 按浆料性质选择过滤器的方法

表3－4－26 连续式、加压圆筒型(或圆盘型)过滤器的优缺点

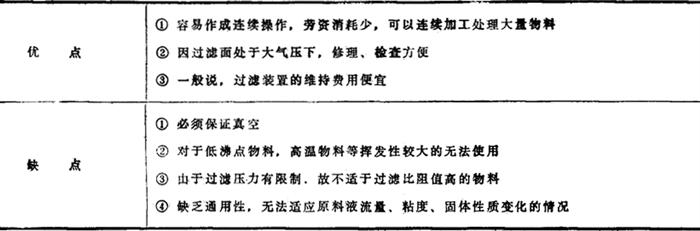

表3－4－27 真空过滤器的优缺点

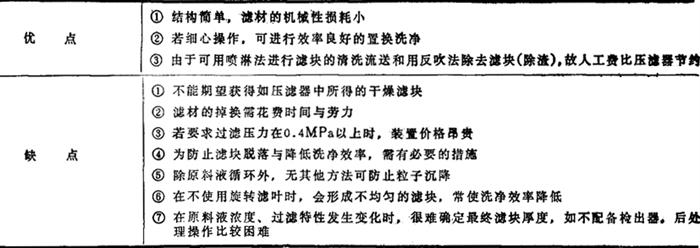

表3－4－28 加压叶状过滤器的优缺点

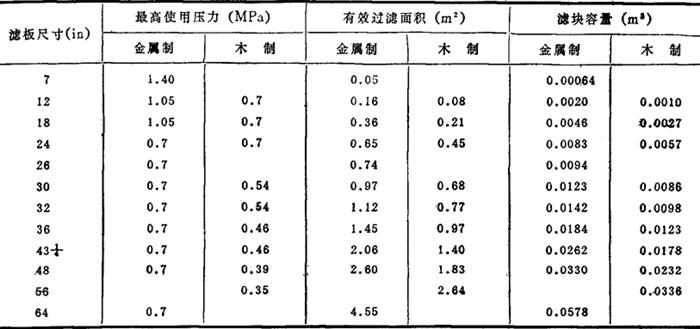

表3－4－29 各种规格的压滤器容量

注：(1)最高使用压力是指对标准型压滤器的压力。

(2)有效过滤面积是指一块滤板两面的面积。

(3)滤块容量是指每in滤框厚度的滤块容量。

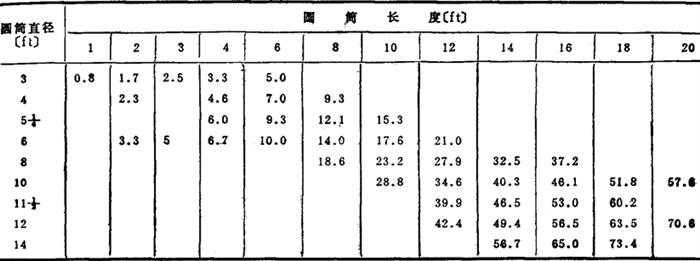

表3－4－30 旋转圆筒型过滤器的过滤面积(m²)

注：上表所示为O1iver旋转圆筒型真空过滤器的过滤面积。

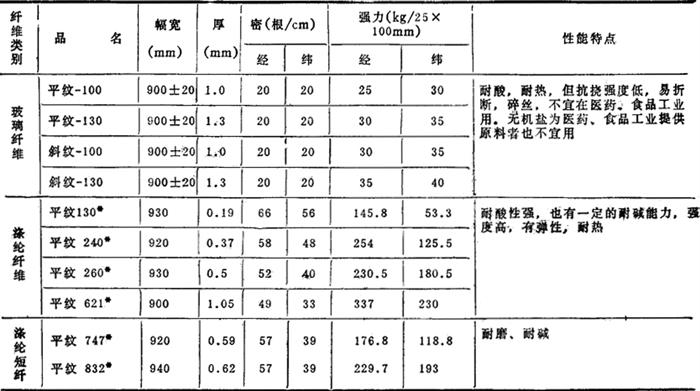

表3－4－31 常用的几种滤布

还有尼龙布301^#、尼龙66布653^#(抗酸)、卡普隆503^#(抗碱)。

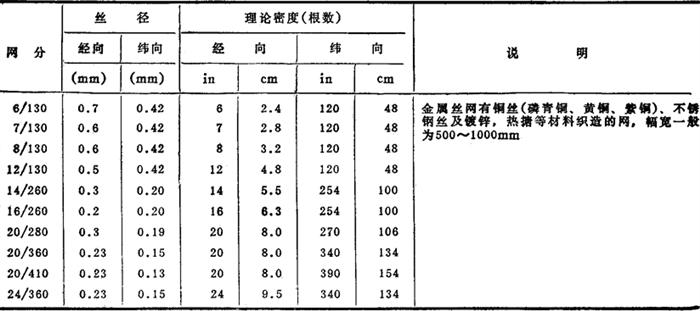

表3－4－32 金属滤网(席型单面斜纹)
