冷却回路的布置

---

根据塑件形状及所需冷却温度分布要求以及浇口位置等，设计出不同的冷却回路。

4．9．3．1 型腔冷却回路

常用的方法是在型腔附近钻冷却水孔。图4-159所示为最简单的直通式冷却回路，它常用于较浅的型腔。冷却通道之间也可采用内部钻孔法沟通，用堵头或隔板使之形成规定的冷却回路。常见结构如图4-160所示。对于镶嵌式型腔，可在其镶嵌界面开设环形冷却水沟槽，如图4-161所示。

图4-159 直流式冷却回路

图4-160 内部钻孔的冷却回路

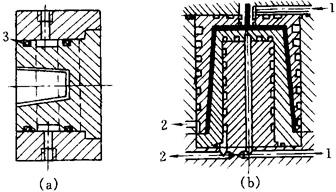

图4-161 环形冷却回路

1—入口 2—出口 3—O形密封圈

4．9．3．2 型芯冷却回路

型芯的冷却，应使冷却水在型芯内循环，如图4-162所示。对于较大的型芯，应采用如图4-163所示的冷却回路。对于细长型芯，可在其内部嵌入螺旋形铜管，用低熔点合金浇铸固定，如图4-164所示。对于较小型芯，可在型芯中间装入一个喷水管，冷却水从管中喷入冷却型芯，然后沿喷水管壁流出，如图4-165所示。当型芯特小时，可用导热性能好的铍铜合金作为型芯材料，在外部冷却铍铜型芯，如图4-166所示。

图4-162 斜交叉式冷却通道

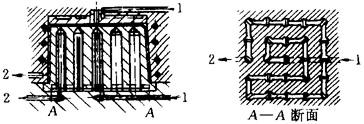

图4-163 直孔隔板式冷却通道

1—入口 2—出口

图4-164 嵌入铜管的冷却结构

1—入口 2—出口 3—低融合金 4—铜管

图4-165 喷流式冷却通道

1—入口 2—出口 3—O形密封圈

图4-166 铍铜型芯

1—入口 2—出口 3—镀铜
