六氟化硫断路器

---

六氟化硫断路器是利用六氟化硫气体(SF₆)作为介质的充气型高压断路器。SF₆属惰性气体，它无色、无臭、无毒、不燃烧，其沸点是－62℃，工作温度可达到15℃，相对密度是空气的5．1倍。六氟化硫的绝缘灭弧能力优异，其绝缘能力比空气高2．5～3倍，灭弧能力高近百倍。六氟化硫断路器适用于交流50Hz、35kV及以下的三相或单相高压电气装置中，可作为发、变电站正常或短路时接通或开断电路用，有较频繁的操作能力，配用CD10型操作机构。

结构特点：触头部件分为主触头回路与弧触头回路。主回路静触头用铸黄铜制成，即为静触头的基座。静弧触头在灭弧喷嘴聚四氟乙烯的后面，位于静弧触头基座中间，用铜－钨合金制成，具有较高的耐电弧燃烧性能。动弧触头位于刀片的头部，用Φ8mm黄铜圆棒制成，在其头部焊有耐电弧性能较好的铜－钨合金。动触头在接触部分铆有导电性能较好的银触点，位于紫铜刀片的头部。

LN1型六氟化硫断路器数据见表5－6。

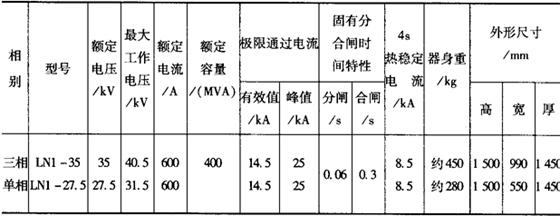

表5－6 LN1型六氟化硫断路器数据

注：①在脱扣电压为24V、48V时固有分闸时间应不大于0．1s。

②该断路器在用户需要时可带LR1－35LN和LRD－35LN型两种电流互感器，单相为二只，三相为六只。
