位置传感设备保养

---

一些电梯使用了钢带、钢带轮、旋转编码器来精确定位电梯轿厢位置。通过两端固定在电梯轿厢顶、底的钢带带动固定在机房的钢带轮，进而再通过钢带轮带动位于钢带轮轴端的旋转编码器来发出轿厢运行位置编码，从而精确定位轿厢移动距离。

随着电子控制技术的发展，现在大多数电梯已经不再使用这种设备来定位轿厢位置了，所以大多数电梯已经看不到该设备了。但一些运行中的电梯，该设备还是广泛使用的，所以这里也进行介绍。

装置示意如图13．3－1所示。

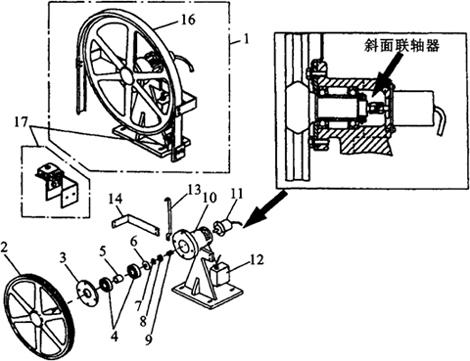

图13．3－1 位置传感设备(钢带轮及轴头旋转编码器)

1－钢带轮装置 2－钢带轮 3－轮盘 4－轴承 5－轴套 6－垫片 7、8、9－连轴器 10－底座 11－旋转编码器 12－接线盒 13、14、16－钢带轮护罩 17－钢带油毡
