交流弧焊电源的结构原理和类型

---

交流弧焊电源或称弧焊变压器，都是下降特性电源，是通过增大主回路电感量来获得下降特性的。电感是独立的铁心线圈时称为电抗器。电抗器与平特性变压器串联组成分体式弧焊变压器。电感是变压器漏磁形成的漏感时，组成增强漏磁式弧焊变压器。弧焊变压器可调电感的作用，不仅可获得下降特性，而且还用来稳定焊接电弧和调节焊接电流。根据串联电感的形式不同交流弧焊电源分成表11－10所列的五种类型。

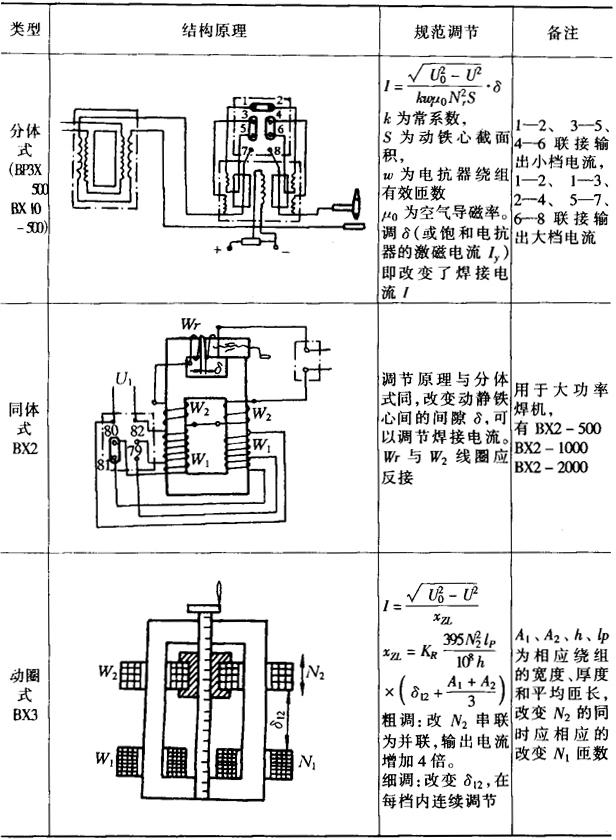

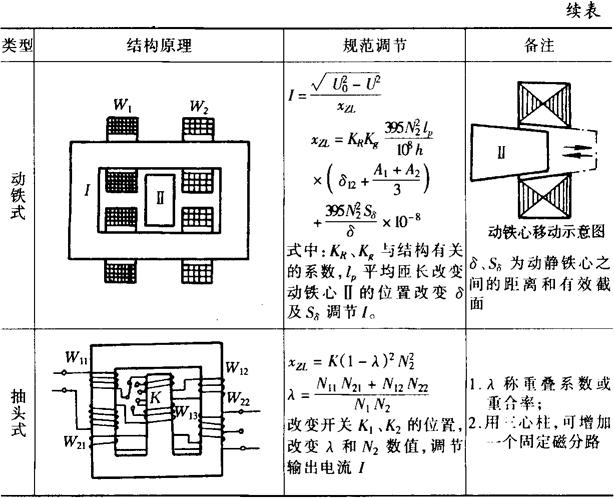

表11－10 交流弧焊电源的类型

注：各式中的N表示相应绕组W的匝数。
