主机承重梁的安装

---

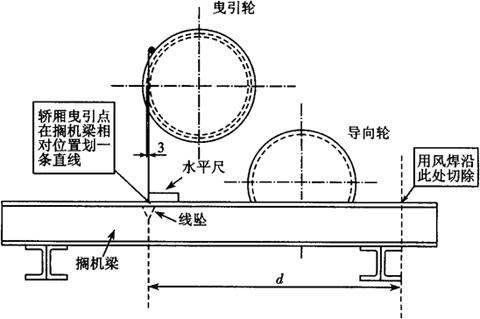

如图8．2－1所示，将主机吊起后，将主机承重梁置于主机下，按照井道土建布置图确认主机安装方向，用螺栓将主机支承梁临时固定在主机下，水平放置于地面。利用线坠找出轿厢曳引点在支承梁的相对位置画上一条直线，并从此处用拉尺量出一段距离d，使d=L+100(L的大小参照图8．1－1所示)，然后沿此处用风焊切割去多余的部分。

将主机支承梁按图8．2－2所示焊接在支承座上(支承座一般是由土建提供的混凝土机座上预埋钢板的结构，焊接时可以直接将主机支承梁焊接在预埋的钢板上)。主机支承梁可以参照图8．2－3所示进行定位。在主机安装前，应首先将导向轮安装在导向轮梁上，如图8．2－1所示。

图8．2－2 曳引机安装示意

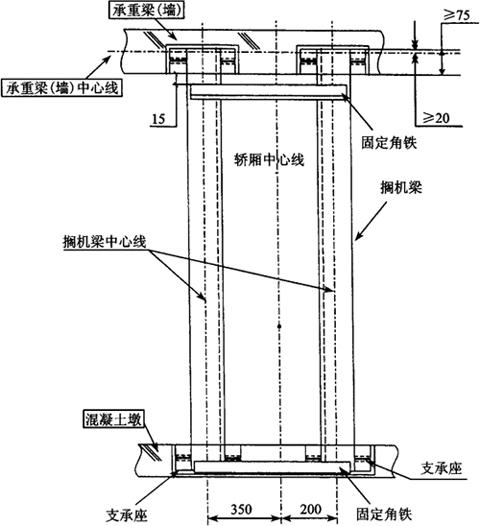

图8．2－3 曳引机承重梁定位1

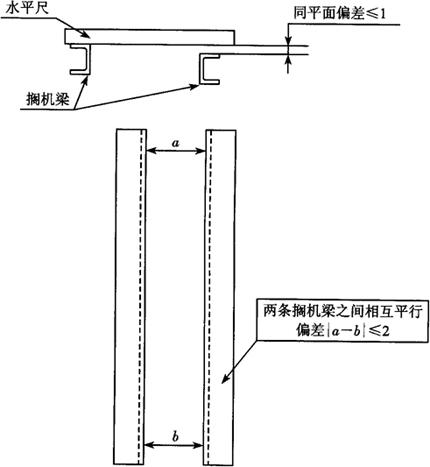

放置好主机支承梁以后，用水平尺检查支承梁两个方向的水平以及两根支承梁之间的水平度，水平度偏差不应该超过1／1000。若发现误差，可以在支承梁与下面的支承座之间插入垫片来进行调节。如图8．2－4～5所示。

图8．2－4 曳引机承重梁定位2

图8．2－5 曳引机承重梁定位3
