不透明石英玻璃制品

---

1．术语(表6－45)

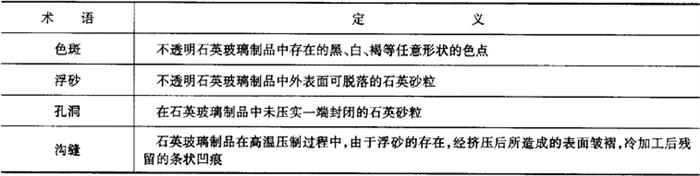

表6-45 不透明石英玻璃制品的相关术语

2．产品分类

不透明石英玻璃管材、不透明石英玻璃坩埚、不透明石英玻璃板材、不透明石英玻璃炉衬、不透明石英玻璃砖。

3．规格尺寸及允许偏差

(1)不透明石英玻璃管材

1)直管的规格尺寸及允许偏差应符合表6-46的规定。

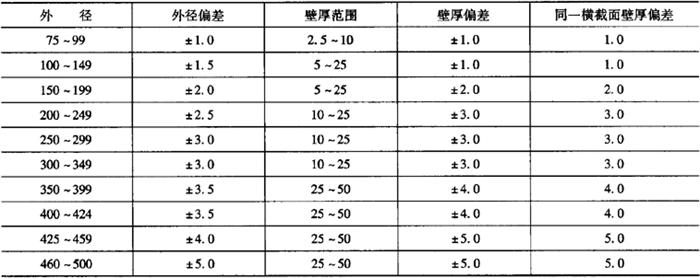

表6－46 直管的规格尺寸及偏差mm

注：长度由供需双方商定。

2)锥形管的规格尺寸及允许偏差应符合表6－47的规定。

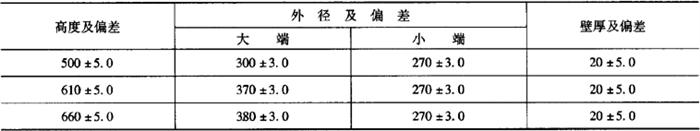

表6-47 锥形管的规格尺寸及偏差mm

3)弯管。

①大弯头的规格尺寸及允许偏差应符合表6-48的规定。

表6－48 大弯头的规格尺寸及偏差mm

②小弯头的规格尺寸及允许偏差应符合表6－49的规定。

表6－49 小弯头的规格尺寸及偏差mm

(2)不透明石英玻璃坩埚

不透明石英玻璃坩埚的规格尺寸及允许偏差应符合表6－50的规定。

表6－50 不透明石英玻璃坩埚的规格尺寸及偏差mm

(3)不透明石英板材

1)圆板，最大规格：Φ(550±5．0)mm×(30±3．0)mm；

2)矩形板，最大规格(800±5．0)mm×(550±5．0)mm×(30±3．0)mm。

(4)不透明玻璃衬炉

不透明石英玻璃衬炉规格尺寸及偏差应符合表6－51的规定。

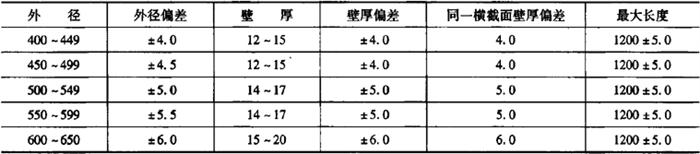

表6－51 不透明石英玻璃衬炉规格尺寸及偏差mm

(5)不透明石英玻璃砖

不透明石英玻璃砖的形状与规格尺寸应符合表6－52的规定。

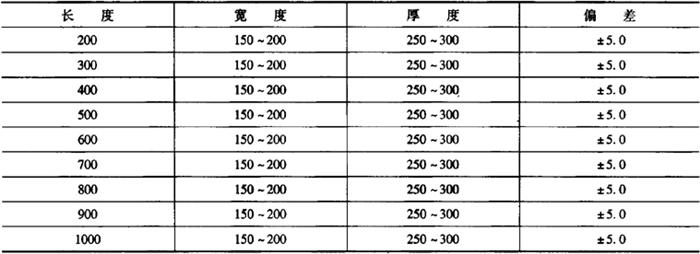

表6－52 不透明石英玻璃砖规格尺寸及偏差mm

4．外观指标

(1)不透明石英玻璃管材

1)管材经加工后，端面应磨平并与中心轴垂直；直径大于200mm，壁厚大于10mm的管材，端部边缘不允许有径向深度大于4mm，轴向长度大于15mm的崩落。

2)外壁必须磨除浮砂，内壁应平滑，气泡深度应在壁厚偏差绝对值范围内。

3)弯曲度不得超过管长的千分之六。

4)色斑，最大轴径尺寸应小于10mm。轴径3～10mm的色斑，每100cm²面积上不得多于3块。

5)凹凸不平，应在壁厚偏差绝对值范围内。

6)裂纹，不允许。

7)椭圆度，同一横截面长短轴之差不得大于外径允许偏差的绝对值。

(2)不透明石英玻璃坩埚

1)坩埚经加工后，端面应磨平；直径大于200mm，壁厚大于10mm的坩埚端部边缘不允许有径向深度大于4mm，轴向长度大于15mm的崩落。

2)外壁必须磨掉浮砂，内壁必须光滑，气泡深度应在壁厚偏差绝对值范围内。

3)色斑，最大轴径尺寸应小于10mm；轴径3～10mm的色斑，每100cm²面积上不得多于3块。

4)裂纹，不允许。

5)椭圆度，同一横截面长短轴之差不得大于外径允许偏差的绝对值。

(3)不透明石英玻璃板材

1)板材表面要磨平，两大表面必须光滑、平行。平行度允许偏差应在板厚偏差绝对值范围内。

2)气泡，两大表面气泡深度应在板厚偏差绝对值范围内。

3)色斑，最大轴径尺寸应小于10mm；轴径3～10mm的色斑，每100cm²面积上不得多于3块。

4)裂纹，不允许。

(4)不透明石英玻璃衬炉

1)产品经加工后，两端应磨平，端面与中心轴垂直，内外壁应平滑整洁，端面边缘不应有径向深度大于3mm，轴向长度大于15mm的崩落。

2)色斑，最大轴径尺寸应小于10mm；轴径3～10mm的色斑，每100cm²面积上不得多于两块。

3)凹凸不平，应在壁厚偏差绝对值范围内。

4)裂纹，不允许。

5)椭圆度，同一横截面长短轴之差不得大于外径允许偏差的绝对值。

(5)不透明石英玻璃砖

1)经冷加工后，四面磨平，两端切平，立面与底端面基本垂直。

2)孔洞，直径不大于10～30mm，深度不大于15～30mm的孔洞，在长度端面上允许有一处。

3)缺角，边长不大于30～50mm，深不大于5～20mm的缺角，允许有一处。

4)沟缝，宽不得大于10mm，深不得大于10mm。

5)色斑及淡红色熔块允许存在，但总面积不得大于所在面的五分之一，暗红色熔块不允许存在。

6)裂纹，不允许。

5．理化性能

(1)二氧化硅含量

不透明石英玻璃板材、坩埚、管材的SiO₂含量应不小于99．5%，不透明石英玻璃衬炉的SiO₂含量应不小于99．9%，不透明石英玻璃砖的SiO₂含量应不小于99．0%。

(2)热稳定性

取不透明石英玻璃板材、坩埚、管材、衬炉、砖试样两组，每组三个试样(一组试验，一组备用)，衬炉试样于800℃下，其余试样于1100℃下恒温30min后，置于空气中冷却至室温，试样不得出现裂纹、缺口和表面崩落(切磨断面崩落不计)。
