三相异步电动机的引线和熔丝的选择

---

1．电动机引线截面的选择

电动机的引线应根据电动机的额定电流进行选择，参见表2－21。

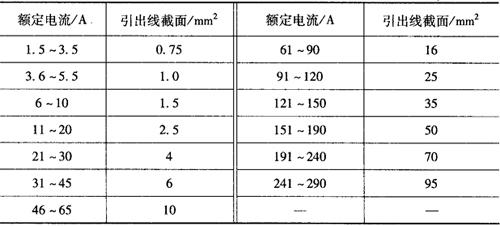

表2－21 电动机引出线截面选择参考表

注：引线为橡皮绝缘铜线。

2．电动机熔丝的选择

熔丝是用来做电动机的过载和短路保护，应合理选择。如果选择熔丝过大，会使电动机烧坏；容量过小又会造成运行不稳经常停机。根据运行经验，熔丝的额定电流为电动机额定电流的1．5～2．5倍为宜。下面是一台和多台电动机合用时熔丝的选择方法。

(1)一台电动机的熔丝额定电流I_熔

I_熔=(1．5～2．5)×I_N(A)

I_N为电动机的额定电流

(2)多台电动机合用的总熔丝的额定电流I_∑

I_∑=(1．5～2．5)×I_max+(I₁+I₂…I_n)

式中：I_∑——多台电动机总熔丝的额定电流(A)；

I_max——其中最大容量电动机的额定电流(A)；

I₁，I₂，…，I_n——其余电动机额定电流之和(A)。

注意如有多台电动机，不要同时起动，以免因电流过大，使总闸熔丝熔断。

常用电动机用的熔丝选择数据见表2－22，熔丝规格见表2－23、2－24。

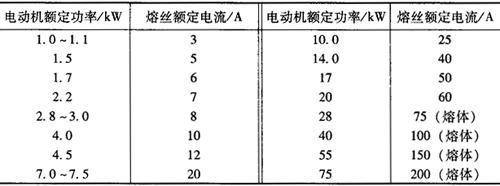

表2－22 三相380V异步电动机熔丝选择参考表

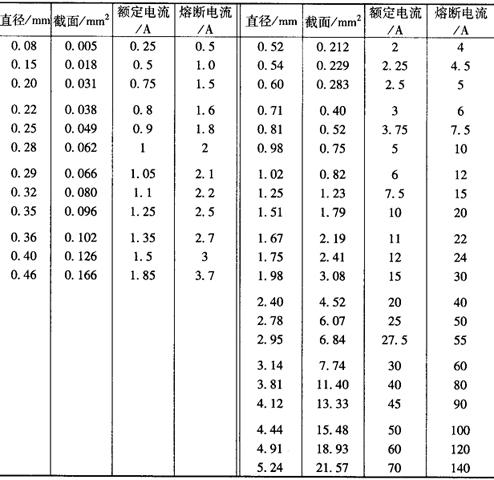

表2－23 铅熔丝的规格表

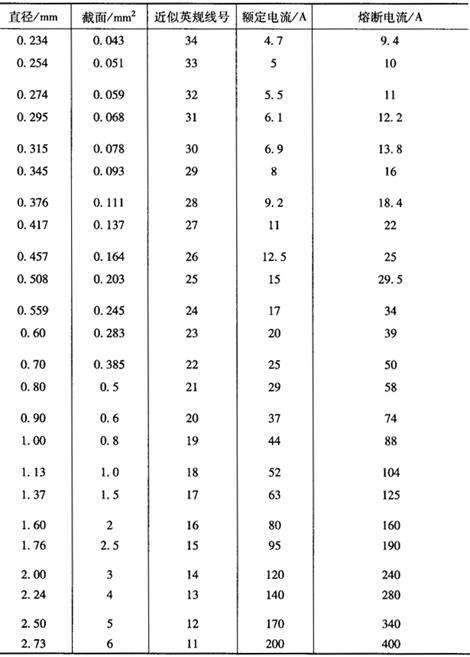

表2－24 铜熔丝的规格表
