YB61(3C－154)硬条盒包装机

---

1．结构特点

(1)纸板进给由两个吸附器吸取，即使表面凹凸不平，也能把纸板吸起来，其真空由文杜里喷嘴装置产生，避免了维修真空泵的问题。

(2)上胶设备可以采用冷胶水(乙烯树脂)或热熔胶，由局部的容器给盛胶盒进行补给、涂布。

(3)在小包堆叠的过程中，如果没有烟包，则机器会自动停机，在传送通道上装有检测及剔除装置。

2．主要技术参数

设备能力：55条／min(叠式小包进给)。

产品规格：长 250～315mm；

宽 70～102mm；

高 40～52mm。

装机功率：0．6kW。

压缩空气：5×10⁵Pa。

机器质量：800kg。

噪音：低于80dB(A)。

3．外形尺寸及安装图示

见图9－4－26所示。

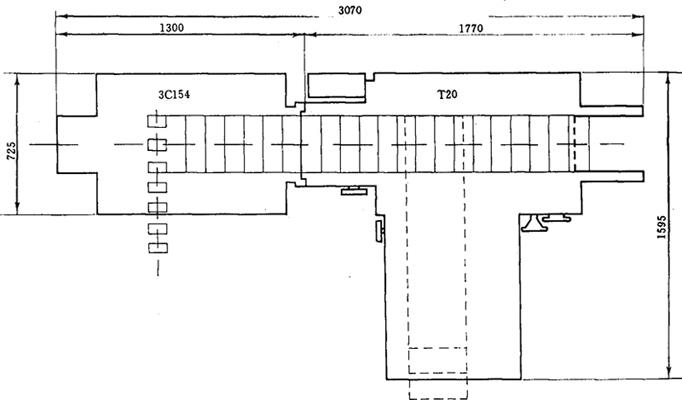

图9－4－26 YB61(3C－154)－YB91(T20)硬条盒透明纸条包机组平面布置图

4．生产厂家

上海烟草工业机械厂，平水机械厂，意大利SASIB公司。
