YB25(G．DX1－SC)型软盒小包包装机

---

G．DX1－SC型包装机的国产化设备型号为YB25。

1．结构特点

(1)该机是在G．DX1及X1－ROLL型包装机的基础上发展而来，为了确保动作准确，从结构上将振动和应力减少到了最低限度，主要部件及其运动特性均采用计算机辅助设计和制造工艺(CAD－CAM)，以保证运转平稳安全。

(2)本机同样可与YB15(A－400)卸盘机、LL－16烟包缓冲储存装置、YB55(4350)透明纸小包机、YB65(PACK)硬条包装机、YB95(OW)透明纸条包机组成机组。

2．主要技术参数

设备能力：420包／min。

烟支规格：长度70～100mm，直径：7．0～8．8mm。

小包规格：每包数量 10～25支。

烟包尺寸长 70～102mm，宽42～67．5mm，厚16～25mm。

装机功率：8kW(不含真空泵所需功率)。

压缩空气：0．5MPa，用量很少。

真空：8×10⁴Pa，40m³／h(所有包装材料取自卷盘)或80m³／h(所有包装材料取自纸叠台)。

设备质量：约5000kg。

噪音：低于85dB(A)。

3．外形尺寸及安装图示

见图9－4－8所示。

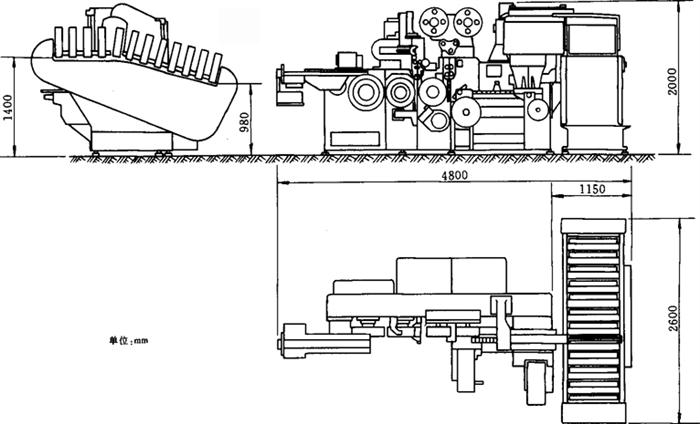

图9－4－8 带YB15(A400)卸盘机的YB25(X1－S)包装机安装示意图

4．生产厂家

上海烟草工业机械厂。
