SY型压梗机

---

1．结构特点

压梗机主要由机座、压辊、传动系统、液压系统、润辊装置、光电监测器等部分组成。两压辊由两台减速机分别驱动，两压辊间的间隙可在0．5～2．5mm之间调节。当喂入的烟梗过量时，光电信号使液压系统驱动一个压辊退出工作位置，以排除阻塞的烟梗。同时，使出料输送机上的活门开启，将未压扁的烟梗排放到生产线外。阻塞现象消除后，液压系统推动压辊回到原工作位置。

2．主要技术参数

压梗机主要技术参数见表9－2－27和表9－2－28所示。

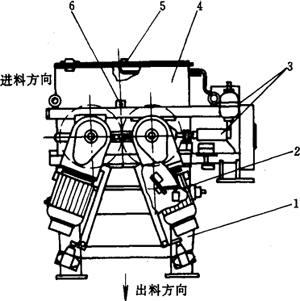

图9－2－26 SY111～SY114、SY21～SY22、SY25～SY26型压梗机外形图

1－机架 2－传动系统 3－液压系统 4－防护罩 5－湿润系统 6－光电监测器

3．外形尺寸

SY111～SY114、SY21～SY22和SY25～SY26型压梗机外形见图9－2－26所示。

SY11～SY16型压梗机外形见图9－2－27所示。

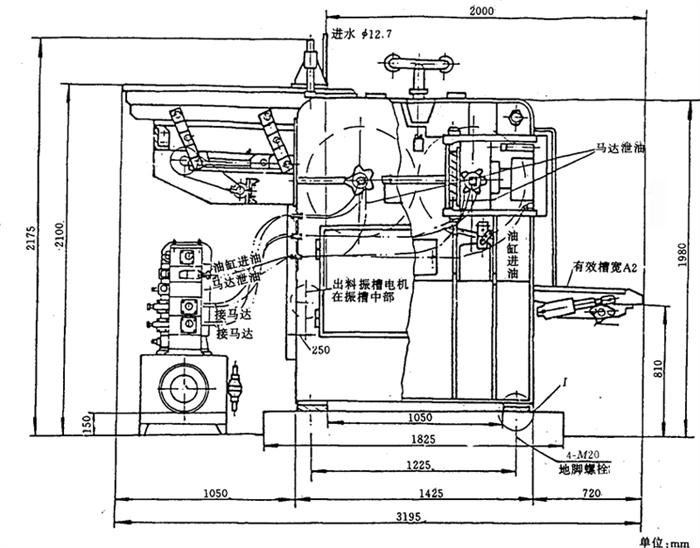

图9－2－27 SY11～SY16型压梗机外形图

4．生产厂家

见表9－2－27及表9－2－28。

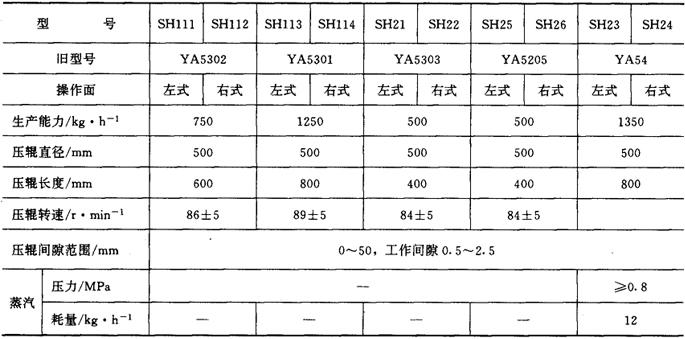

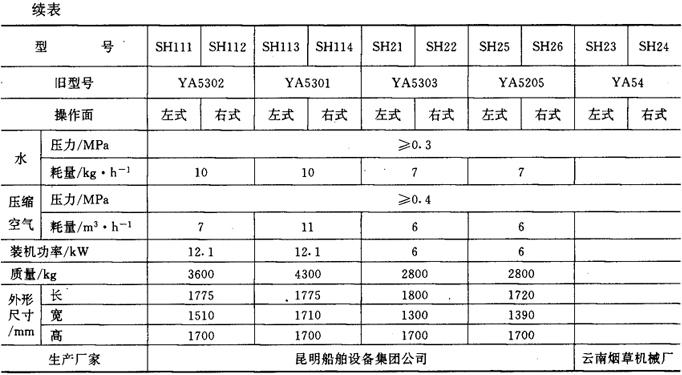

表9－2－27SY111～SY114、SY21～SY26型压辊机主要技术参数

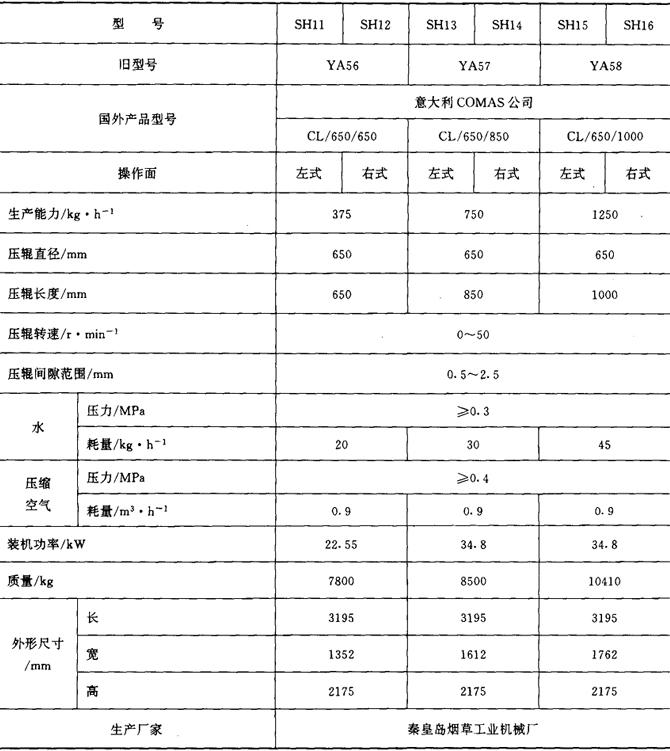

表9－2－28SY11～SY16型压辊机主要技术参数
