SH型管式烘丝机

---

1．结构特点

(1)SH型管式烘丝机为逆流式，热空气由蒸汽加热器加热后从圆筒的出料段送入。排汽从进料段经不锈钢筛网与除尘装置净化后排出。

(2)该烘丝机见图9－2－25所示。筒体转速范围为3～15r／min。

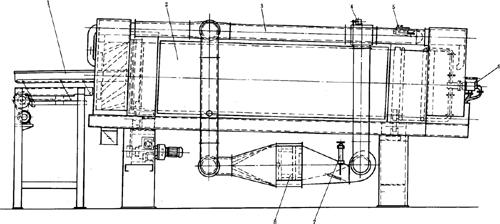

图9－2－25 SH型管式烘丝机示意图

1－进料振槽 2－圆筒 3－热风管道 4、5、7－气缸 6－转动接头 8－蒸汽加热器

(3)该设备可以手动操作，也可以由MICOM控制器自动完成操作。其中：

烟丝流量由皮带秤控制；

烟丝水分蒸发量有喂料段的水分仪为敏感元件进行控制；

蒸汽压力由压力调节器恒定；

蒸汽流量以电子流量传感器发出信号，由汽动阀门控制；

热风温度以热风管道上的温度传感器发出信号进行控制；

热风风量以出料段的水分仪为敏感元件进行控制。

2．主要技术参数

(1)SH型烘丝机主要技术参数见表9－2－23所示。

表9－2－23SH型管式烘丝机主要技术参数

注：型号中带“A”者为主传动变频调速，其余为无级变速。

(2)配用的电子皮带秤，其称量精度为±0．25%，装机容量为1．1kW。

检测烟丝含水率的红外线水分仪(喂料段及出料段各一台)输出电流为4～20mA蒸汽流量传感器输出电流4～20mA。

蒸汽压力为0．2～1．03MPa的流量传感器输出电流为4～20mA。

电子温度传感器输出电流为4～20mA。

3．生产厂家

秦皇岛烟草工业机械厂。
