S31653 00Cr17Ni13Mo2N

---

(1)化学成分

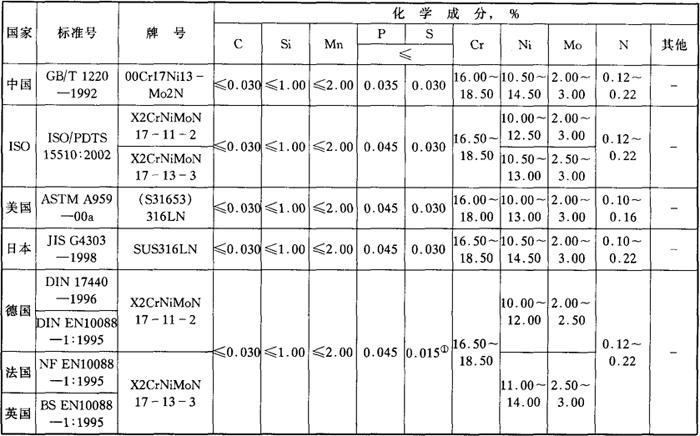

表3－41 国内外相应牌号及化学成分

注：①棒材、盘条、型钢以及相应的半成品，硫的最大含量为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

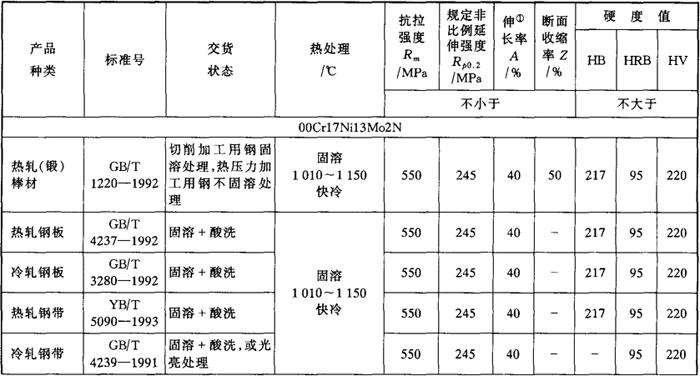

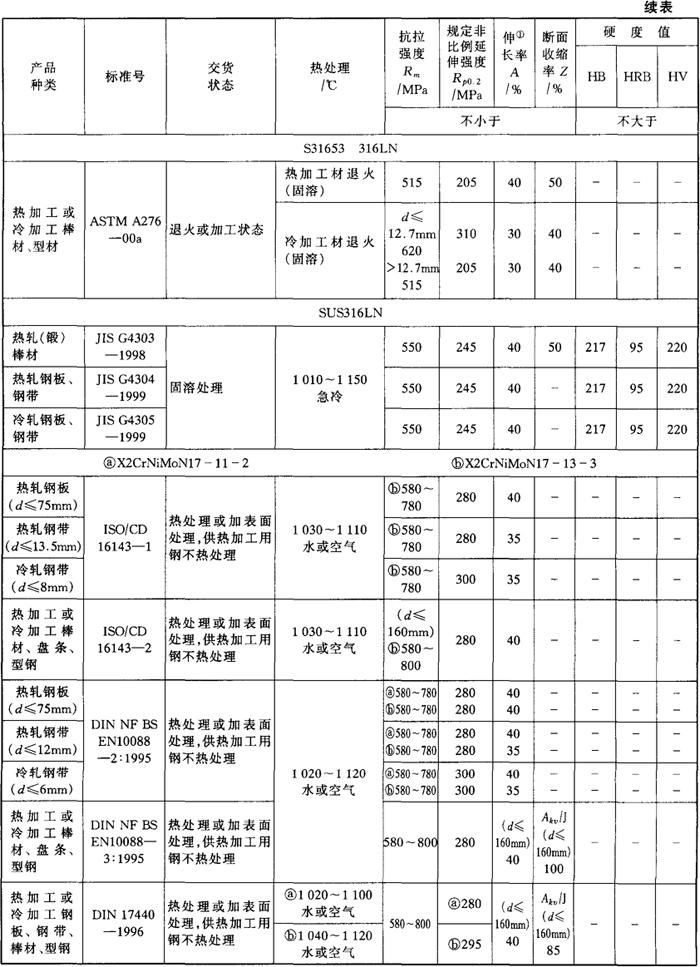

表3－42 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

在00Cr17Ni14Mo2钢的基础上，加入0．12%～0．22%的氮炼制而成。加入氮提高了钢的强度，降低了钢中镍量，而耐蚀性并不降低。

用于制造既要求耐腐蚀性(特别是耐晶间腐蚀性好)，又要求具有一定强度的零部件。
