S30453 00Cr18Ni10N

---

(1)化学成分

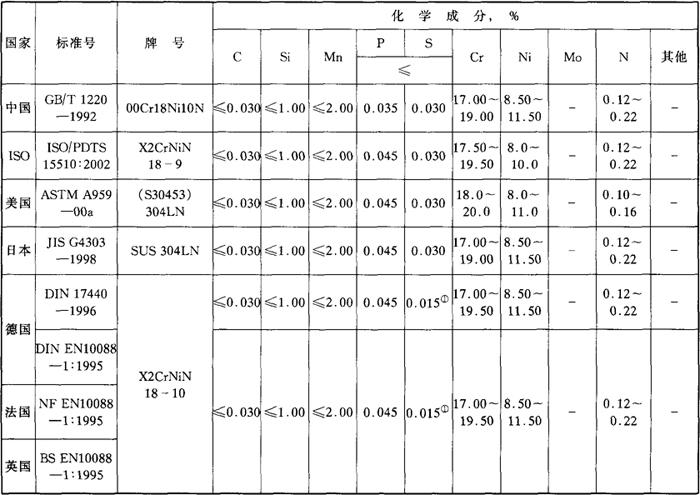

表3－23 国内外相应牌号及化学成分

注：①棒材、盘条、型钢以及相应半成品，硫的最大含量为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

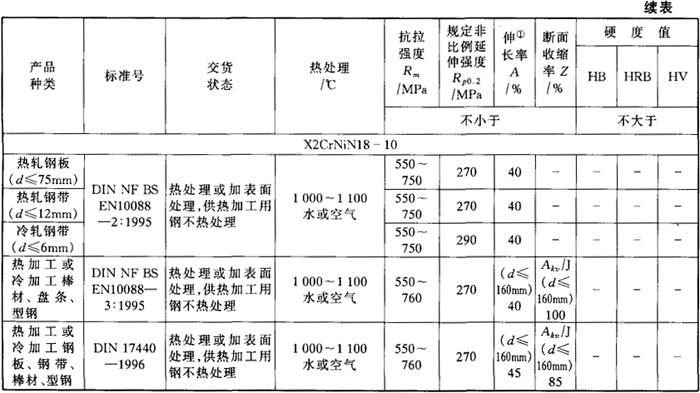

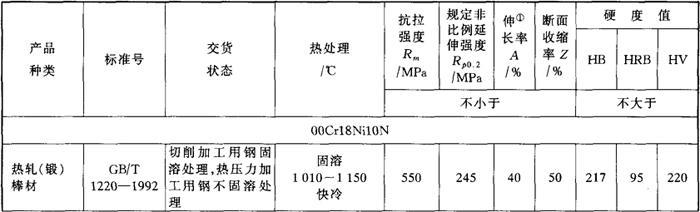

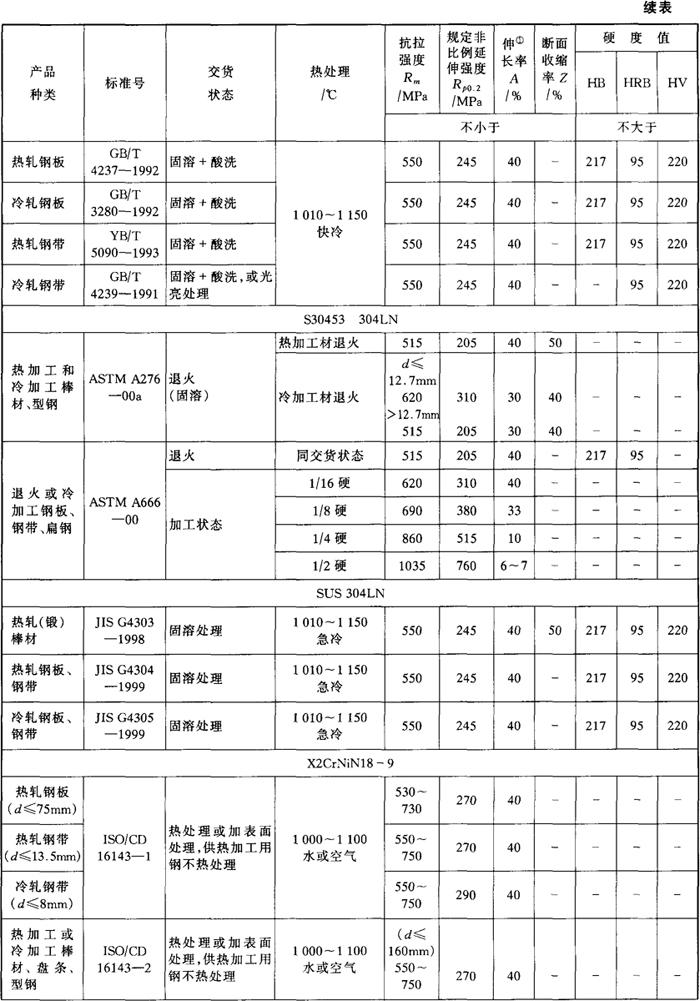

表3－24 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

在00Cr19Ni11钢的基础上加入0．12%～0．22%的氮炼制而成。由于含碳量很低，所以耐晶间腐蚀性好，加入氮，使钢的强度比00Cr19Ni11钢高，且耐腐蚀性还可进一步改善。

用于制造既要求耐晶间腐蚀，又要求具有一定强度的结构件，如食品、化工和原子能工业设备等。
