RC小包透明纸包装机

---

1．结构特点

(1)烟包输入后，该机会自动开机并随烟包的减少而自动降速，当无烟包输入时机器自动停止。薄膜纸筒的更换是自动进行的，透明纸拼接无需胶带，拼接处的烟包会自动剔除。气动夹具保证薄膜纸筒保持在正确位置。

(2)带液晶显示屏的操作台以数码形式显示机器运行状态，通过检测器的监测和控制，使机器运行平稳。可借助视像终端立即排除故障。

(3)该机由一直流电机驱动，不同的转矩也能提供恒定的转数，该机可与B1小包机、FZH／NK条包机、条包透明纸包装机或KW条包机组成全自动包装生产线。

2．主要技术参数

设备能力：500包／min。

烟包规格：长度 70～105mm；

宽度 49～89mm；

厚度 15～25mm。

装机功率：7．5kW。

压缩空气：6×10⁵Pa，3．5m³／h。

3．外形尺寸

见图9－4－32所示。

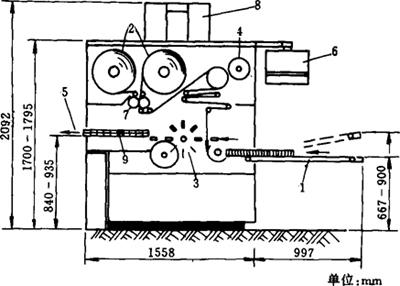

图9－4－32 RC小包透明纸包装机示意图

1－传送带 2－透明纸筒 3－折叠转盘 4－拉带纸筒 5－小包输出 6－操作盘 7－拼接装置 8－开关柜 9－次品剔除

4．生产厂家

法国Schmermund公司。
