PROTOS8000卷接机组

---

1．结构特点

(1)PROTOS8000卷接机组是在PROTOS6000和PROTOS7200基础上的改进机型，属国际水平的设备，由VE80供丝部分、SE80卷制部分、MAX80接装部分组成。其生产能力，产品质量及设备运转的可靠性等，比PROTOS6000、PROTOS7200均有一定提高；微机集成监控系统可控制烟支质量和采集各种生产数据，承担监控任务。

(2)料斗中的烟丝经预分选再送至大坡度传送带上，落入斜槽内。这是吸丝成型的先决条件。卷制的烟条由卷烟机刀头切割成2倍长度的烟支，经“蜘蛛”型传送系统平稳地传送到接装机的进烟鼓轮。经接装和分切的烟支，将逐支检查接装质量与硬度，必要时还检查透气度。

(3)采用尼龙吸丝带取代不锈钢吸丝带，使吸丝带有效通风面积增大，且不易打滑。整个料斗可倾斜一定角度并敞开，便于检修。

(4)在MAX80接装机上可装一激光系统(用户选择装置)，对接装纸或成品烟支进行打孔。

2．主要技术参数

(1)生产能力：8000支／min烟条速度560m／min。

(2)产品规格：滤嘴烟支长度65～120mm；

卷烟部分长度50～90mm；

卷烟部分直径7．0～9．0mm；

滤嘴长度：

一切四滤嘴长度15～35mm；

一切六滤嘴长度10～25mm；

接装纸宽度 14～45mm。

(3)集中除尘空气量：

无轴向旋风分离器 约1795m³／h(生产情况下)；

有轴向旋风分离器 约955m³／h(生产情况下)；

吸梗装置 约180m³／h(补充量)。

(4)压缩空气需要量：约40m³／h工作压力0．4MPa。

(供应压力≥0．5MPa)。

(5)集中吸尘 25m³／min压力为0．49kPa。

附加集中吸烟梗 2．4m³／min压力为0．88kPa。

(6)电力消耗 约44kW。

连接激光的电源要求：约5．5kW。

(7)机器质量：约8500kg。

(8)噪音级别：83dB(A)。

3．PROTOS8000卷接机组平面布置图

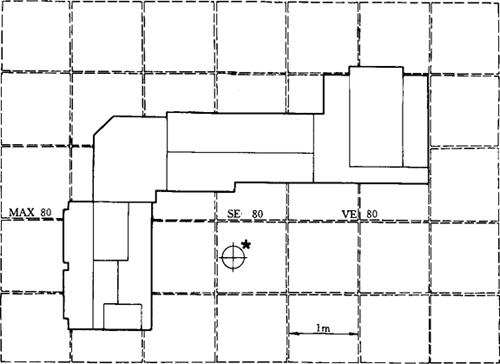

PROTOS8000卷接机组平面布置见图9－3－13所示。

图9－3－13 PROTOS8000卷接机组平面布置图

4．生产厂家

德国豪尼公司。
