M．C．F稠浆法烟草薄片设备

---

1．结构特点

(1)M．C．F稠浆法烟草薄片生产线由原料处理系统、解纤制浆系统、稠浆调制系统、成型干燥系统及分切再干燥系统等组成，见图9－6－10所示。其平面布局可以根据建筑等条件调整

(2)原料处理系统主要包括原料除杂、配比、粉碎、筛分、储存等设备，见图9－6－11、图9－6－12所示。解纤制浆系统主要由配制罐、存储罐、计量泵、蒸汽加热器等组成，见图9－6－13所示。稠浆调制系统主要由高速搅拌机、存储罐、计量泵等组成，见图9－6－14所示。成型干燥系统主要由铺浆装置、烘干装置、铲刀、热风系统等组成，见图9－6－15所示。分切再干燥系统主要由分切机、干燥装置等组成，见图9－6－16所示。

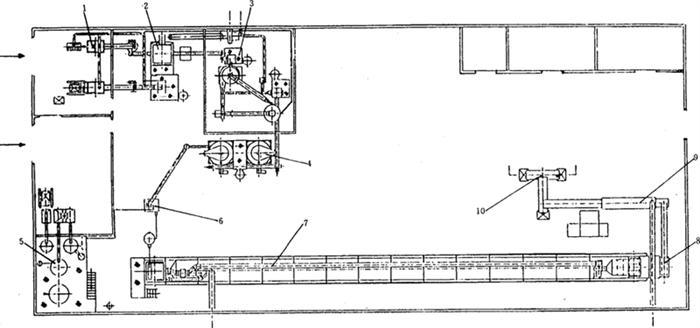

图9－6－10 M．C．F稠浆法烟草薄片设备示意图

1－喂料设备 2－除杂、配比设备 3－粉碎设备 4－储存设备 5－解纤制浆设备 6－稠浆调制设备 7－成型干燥设备 8－分切设备 9－再干燥设备 10－包装设备

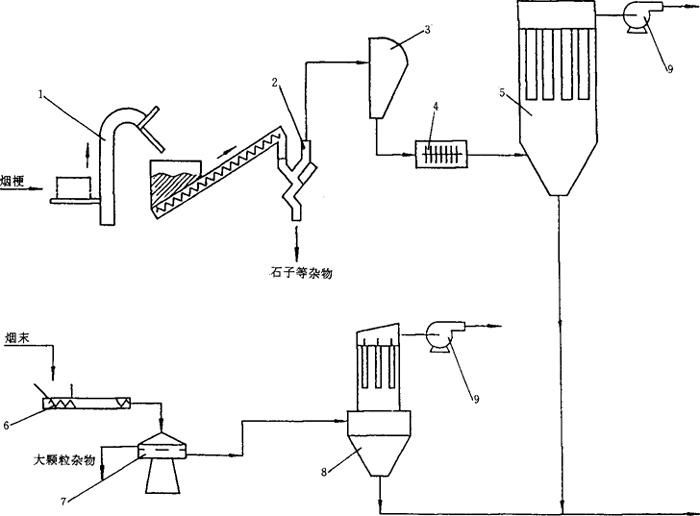

图9－6－11 原料除杂、配比设备示意图

1－烟梗喂料机 2－风分装置 3－落料器 4－切碎机 5－除尘器 6－烟末喂料机 7－振筛 8－除尘器 9－风机

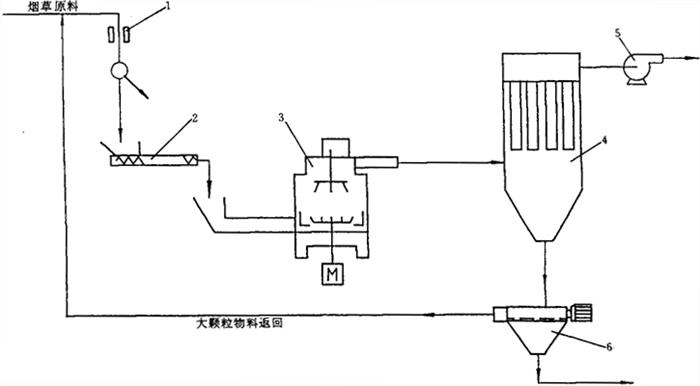

图9－6－12 原料粉碎、筛选设备示意图

1－除铁装置 2－定量喂料机 3－粉碎机 4－除尘器 5－风机 6－振筛

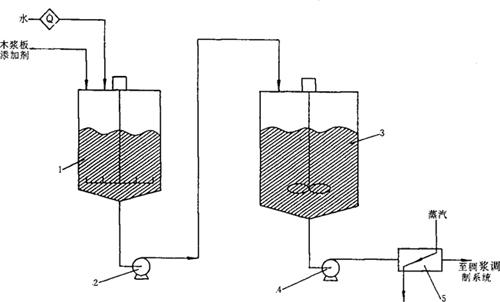

图9－6－13 解纤制浆系统示意图

1－配制罐 2－输送泵 3－存储罐 4－计量泵 5－蒸汽加热器

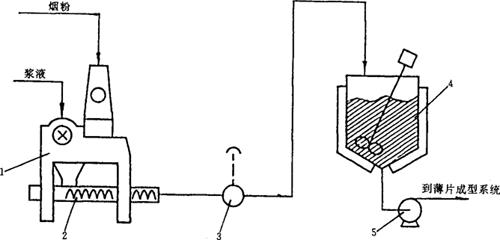

图9－6－14 稠浆调制系统示意图

1－高速搅拌机 2－输浆装置 3－粘度计 4－存储罐 5－计量泵

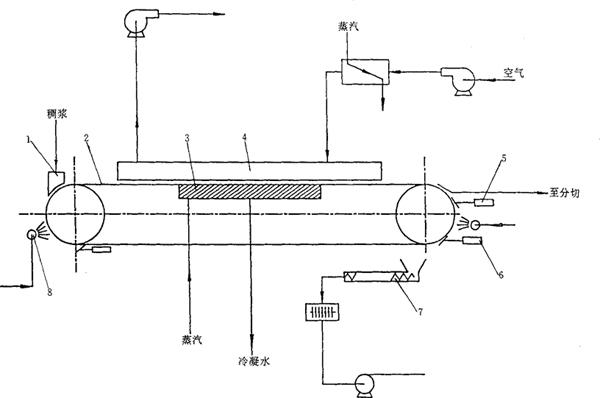

图9－6－15 成型干燥系统示意图

1－铺浆装置 2－成型钢带 3－加热装置 4－热风系统 5－铲刀 6－钢带清洗装置 7－废料收集装置 8－脱膜剂喷涂装置

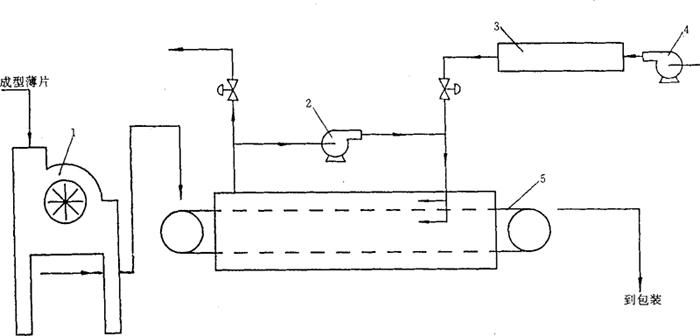

图9－6－16 分切再干燥系统示意图

1－分切机 2－风机 3－空气去湿器 4－风机 5－干燥装置

2．主要技术参数

见表9－6－15。

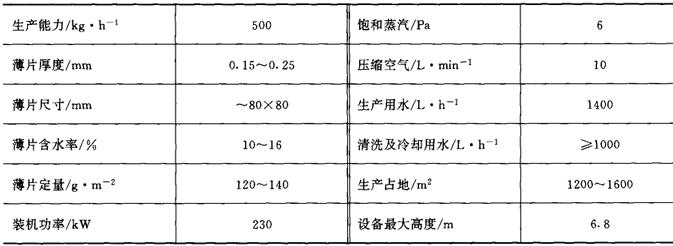

表9－6－15M．C．F稠浆法烟草薄片设备主要技术参数

3．生产厂家

瑞士TMCI公司。
