MATCH系统

---

1．结构特点

(1)该系统是卷烟机与包装机之间的连接设备，并有托盘式处理系统的灵活性。满载托盘与空载托盘的转换可自动进行。当卷烟机与包装机之间出现生产失调时，可利用其他生产设备补充烟支，或利用储存器储存过剩的烟支。

(2)该系统的运行模式是：当卷包机连续生产时，如出现输出量较小的输出差距，包装机泄降管顶端的辅助储存器会填补短缺数量，不需使用托盘。MATCH系统可连接不同产量的卷烟机与包装机组，在卷接机产量不足时，可用人工将满载烟支的托盘添加到运输带上；而卷烟机产量过剩时，将满载烟支的托盘抽出。当包装机停车时，该系统自动将烟支引导到托盘装载；满载烟支的托盘通过辅助托盘储存器传送到主储存器。当包装机恢复正常操作后，该系统即恢复直接输送模式。假如卷接机组停机，该系统可自动从托盘中把烟支卸出，输送到包装机。

2．主要技术参数

速度：每分钟可处理10000支卷烟。

储存：可容纳60000支卷烟。

连接：1∶1(标准式)、1∶2、2∶1、2∶2。

烟支(滤棒)规格：直径6．3～9．0mm，长度65～120mm。

托盘种类：塑胶4000托盘。

托盘数量：满载托盘15个，空载托盘15个。

装机功率：4．5kW。

质量：2500kg。

压缩空气：0．55MPa，2．55m³／h。

真空：0．96×10⁵Pa，118．9m³／h。

3．外形尺寸及安装图示

见图9－4－17，图9－4－18，图9－4－19所示。

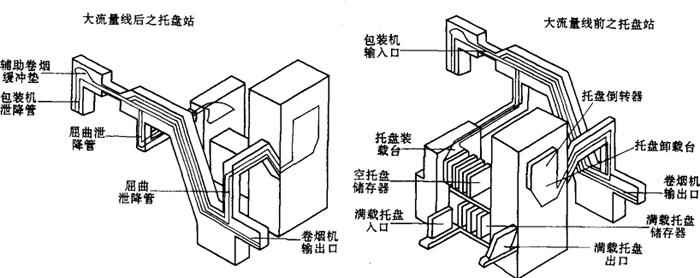

图9－4－17 MATCH系统大流量线托盘站

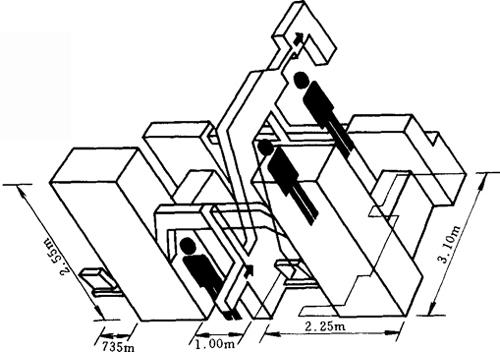

图9－4－18 MATCH系统示意图(一)

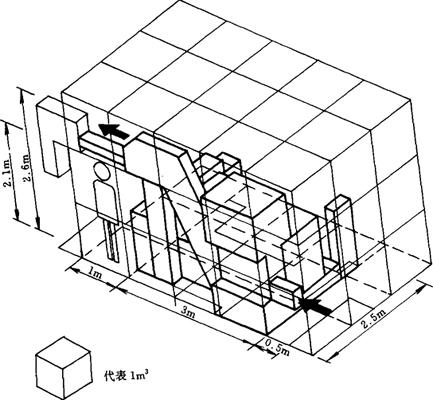

图9－4－19 MATCH系统示意图(二)

4．生产厂家

英国莫林斯公司，许昌烟草工业机械厂，常德烟草工业机械厂。
