DGP型等压灌装封盖机

---

(一)用途与特点

本系列灌装机适用于含气饮料和不含气饮料的灌装。灌装和封盖机二部分合为一体，适用于王冠盖封盖容器，是一种可调多用的等压液体灌装设备。

(二)主要结构与工作原理

本机由五大部分组成，即传动部分、贮液缸升降及瓶托升降部分、贮液缸及灌装阀部分、封盖部分和电气控制部分。DGP系列等压灌装封盖机见图4－6－7。

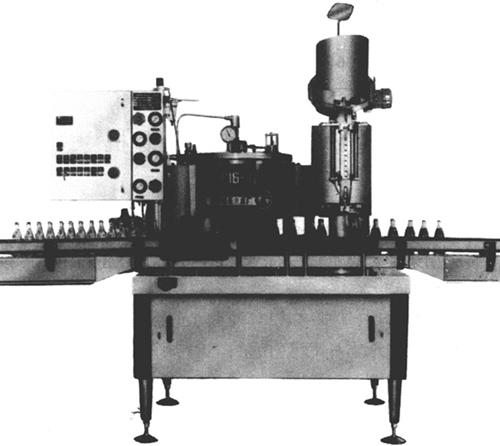

图4－6－7 D3P系列等压灌装封盖机

由图可见，清洗过的空瓶由输送带进入主机，拨瓶星轮将瓶子转换方向后，送上托瓶机构的瓶托上，并与灌装阀对中。瓶托上升后与灌装阀紧紧密封，随着机器的运转，逐个打开灌装阀进行等压灌装。然后关闭灌装阀，排气。灌满液体的瓶子，随着瓶托的下降而导入中间拨轮，再进入封盖机主轴上的星轮。随着封盖头的下降，完成封盖。然后拨出星轮将瓶子送到输送机链板上，完成整个灌装封盖工作。

(三)主要技术参数

DGP系列等压灌装封盖机的主要技术参数见表4－6－5。

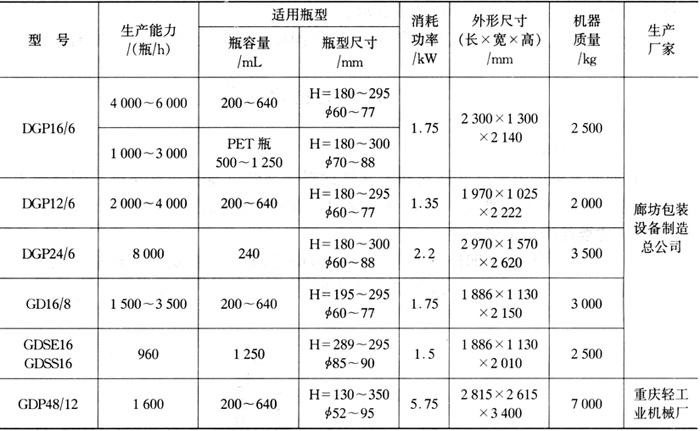

表4－6－5DGP系列等压灌装封盖机主要技术参数
