C曲线的分析

---

C曲线反映了过冷奥氏体的等温度、等温时间、过冷奥氏体转变量三者之间的关系．

从C曲线可以看出，过冷奥氏体在各个温度的等温转变需要一个过程，即不是瞬间完成，有一个孕育期．孕育期的长短随过冷度变化．越靠近A₁点，即过冷度越校孕育期越长．随过冷度增大，孕育期缩短，在约570℃达极小值．此后，孕育期又随过冷度增大而变长．转变终了时间随过冷度的变化也与孕育期相似，故曲线呈C状．孕育期的长短又反映了过冷奥氏体稳定性的大小．在孕育期最短处，过冷奥氏体最不稳定，转变最快，此处被称为C曲线的“鼻子”．在靠近A1点和M_s点的温度，过冷奥氏体较稳定，孕育期较长，转变也慢．

共析成分奥氏体在A₁点以下会发生下述三种不同的转变：

第1种，在C曲线的“鼻子”以上部分，即A₁～500℃之间，过冷奥氏体发生珠光体转变，转变产物是珠光体，此为高温区转变，这一温度区亦称珠光体区；

第2种，在C曲线的“鼻子”以下部分，大约550℃～M_s点之间，过冷奥氏体发生贝氏体转变，转变产物是贝氏体，此为中温区转变，这一温度区亦称贝氏体区；

第3种，在M_s线以下，过冷奥氏体发生马氏体转变，转变产物是马氏体，此为低温区转变，这一温度区域亦称马氏体区．

上述三种转变将在下文中分别叙述．为叙述的方便，将铁碳合金中五种基本组织小结一下，见表14-2．

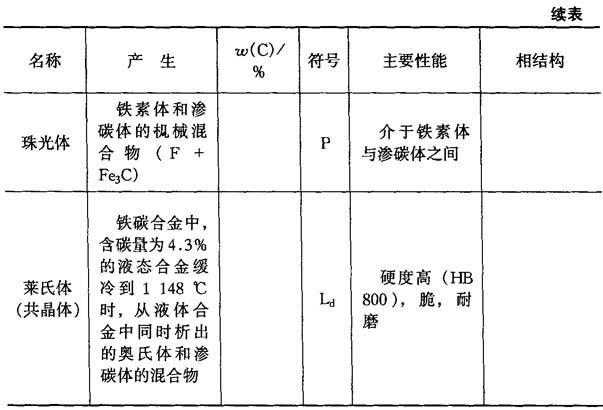

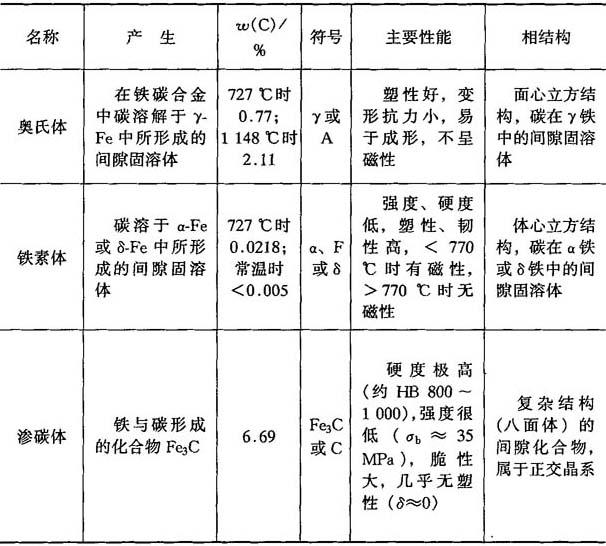

表14-2 铁碳合金中五种基本组织
