B1软盒小包包装机

---

该机可与NF卸盘机、RC透明纸小包机、FZH／NK条包机及透明纸条包机连接成机组，也可在卷烟机与包装机之间设置传送器。

1．结构特点

(1)该机的商标纸、封签提取都是用真空原理通过滚动吸附装置取出，商标纸通过一间歇动作的吸附皮带准确传送到转盘盒模。该机制盒采用模盒成型，由两组推烟器将烟支送入开口空盒内。内衬铝箔及商标纸的工作机构都是双工作面，小包封签和粘结剂也是双线工作。在一组下烟器或折叠工步出现故障时，另一组仍继续工作。在检测条件下，烟包通过一个并列的干燥转盘由皮带传送，最后，烟包侧面朝前，直立地输出。

(2)采用光电检测装置监控烟支端头状态，对于缺支、缺铝箔纸、缺商标纸和封签的烟包均被自动剔除。铝箔纸自动更换，且无需胶带拼接。气动纸筒夹具保证纸筒不发生偏斜。

(3)主传动由一直流电机完成，晶体管伺服系统确保电机转矩相等，人机对话通过终端显示屏和另一显示装置来实现，依靠控制数据的输入或输出，使机器常处于监控之下稳定而可靠地运行。

2．主要技术参数

设备能力：400包／min。

烟支规格：长度 69～101mm；

直径 7．0～8．9mm；

每包数量 20～25支。

装机功率：8．5kW(带泵)，7kW(不带泵)。

压缩空气：7×10⁵Pa，9m³／h。

负压：(0．75～0．9)×10⁵Pa，80m³／h。

设备质量：5300kg。

3．安装图示

见图9－4－31所示。

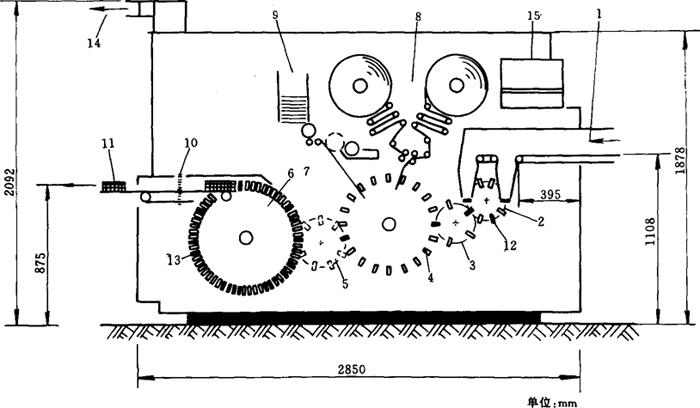

图9－4－31 B1软盒小包包装机外形安装图

1－烟支输入 2－烟支转盘 3－压缩转盘 4－外包转盘 5－小包封圈转盘 6，7－干燥转盘 8－铝箔纸支架 9－商标纸支架 10－封签纸支架 11－小包输出 12，13－剔除小包次品 14－带控制屏幕的开关框 15－带显示屏的操作盘

4．生产厂家

法国Schmermund公司。
