9Cr18、9Cr18Mo、9Cr18MoV

---

(1)钢号简介

9Cr18、9Cr18Mo、9Cr18MoV均系铬最高的高碳马氏体不锈钢，较Cr17型马氏体不锈钢耐蚀性有所改善，其他性能与Cr17型马氏体不锈钢相似。

(2)化学成分

9Cr18、9Cr18Mo、9Cr18MoV钢的化学成分见表3－64。

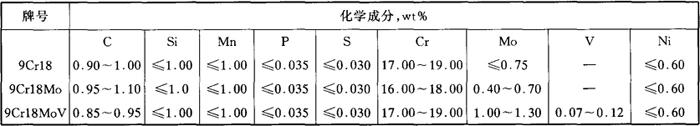

表3－64 9Cr18、9Cr18Mo、9Cr18MoV的化学成分

(3)室温力学性能

在标准中，对9Cr18、9Cr18Mo和9Cr18MoV的室温力学性能的规定见表3－64。热处理制度与力学性能的关系见表3－65至表3－68。

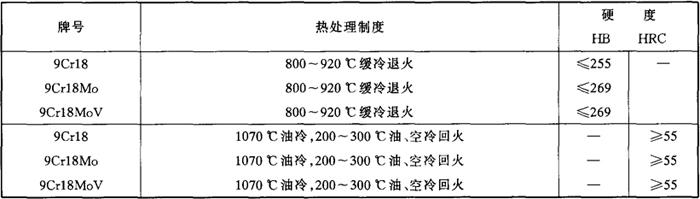

表3－65 标准对9Cr18、9Cr18MoV力学性能的规定值(GB1220－92)

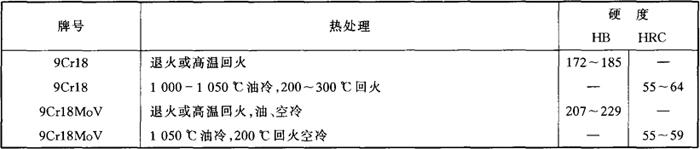

表3－66 9Cr18、9Cr18MoV的力学性能实测值

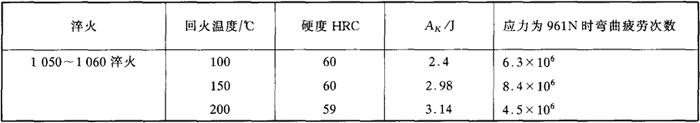

表3－67 9Cr18钢室温力学性能与回火温度的关系

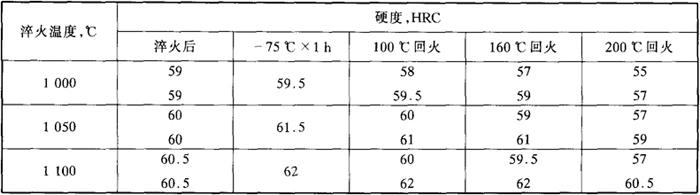

表3－68 冷处理对9Cr18淬火硬度的影响

(4)高温力学性能

9Cr18钢的高温瞬时力学性能见表3－69。

表3－69 9Cr18钢的高温力学性能

(5)耐蚀性

9Cr18钢的耐蚀性见表3－70和表3－71。

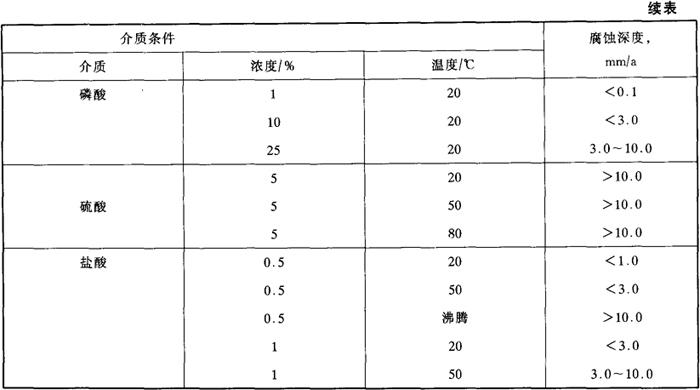

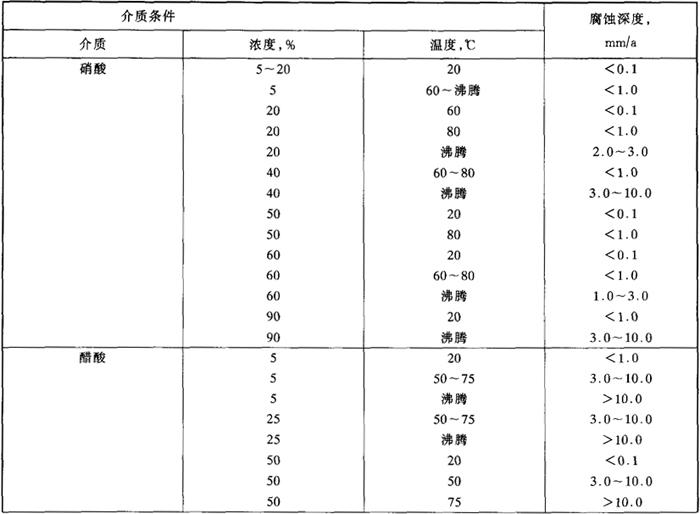

表3－70 9Cr18钢的耐蚀性

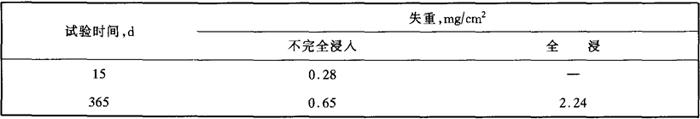

表3－71 9Cr18在海水中的耐蚀性

(6)工艺性能

9Cr18、9Cr18MoV的热加工工艺见表3－72。

表3－72 9Cr18、9Cr18MoV的热加工工艺

注：9Cr18Mo可参照9Cr18MoV执行。

冷加工性能欠佳，在退火后可进行冷轧，但变形量不能过大，酌情进行中间退火。

9Cr18和9Cr18MoV钢的热处理规范见表3－73。

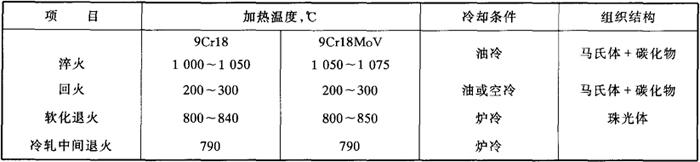

表3－73 9Cr18、9Cr18MoV的热处理

(7)物理性能

9Cr18和9Cr18MoV钢的物理性能见表3－74。

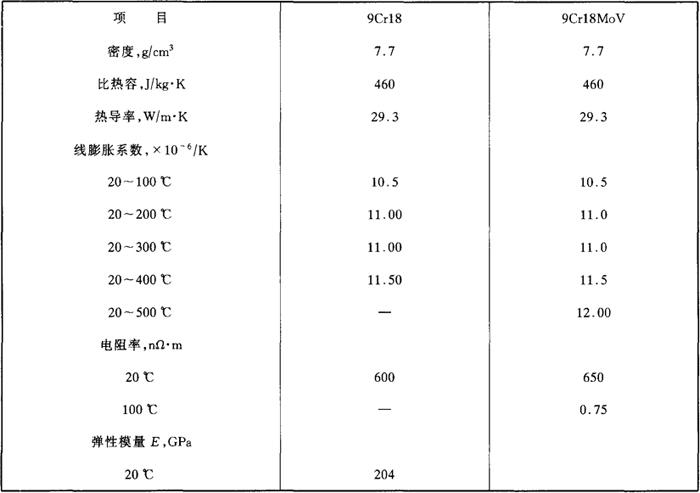

表3－74 9Cr18、9Cr18MoV的物理性能

(8)应用

主要用于制作不锈耐蚀切片机械刃具、剪切刀具、手术刀片、量具刃具、外科手术器械、轴承、阀件及各类耐磨损件。
