字词 | 1Cr17Ni2(AISI431) |
类别 | 中英文字词句释义及详细解析 |

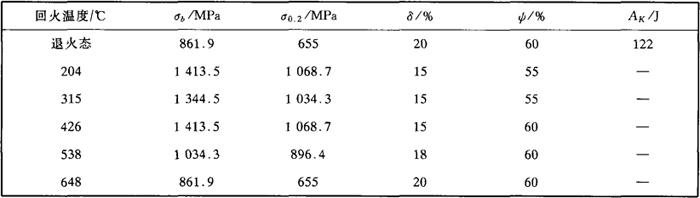

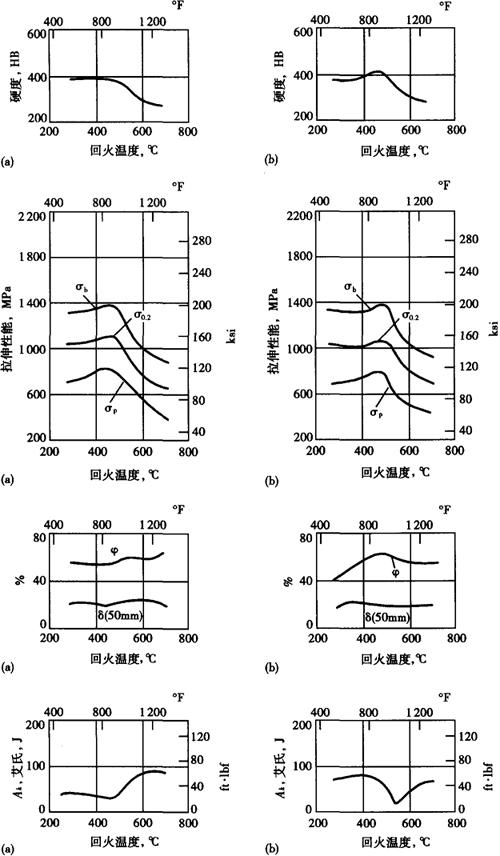

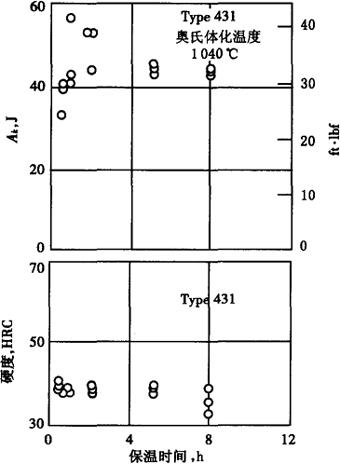

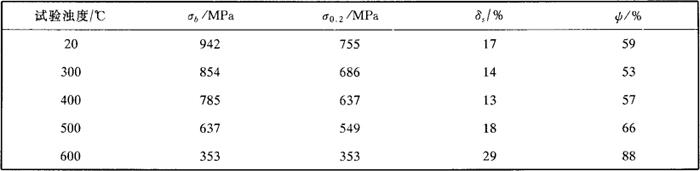

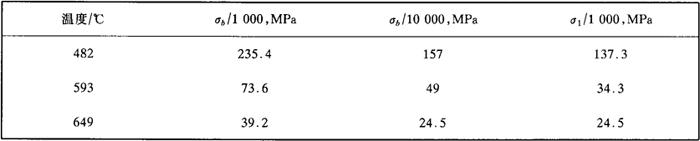

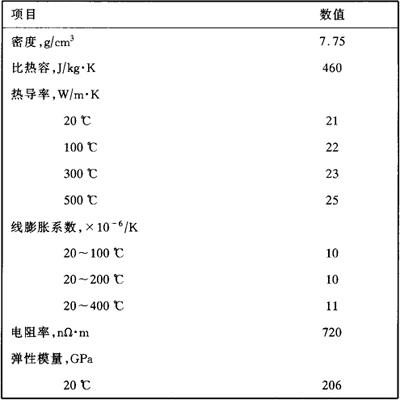

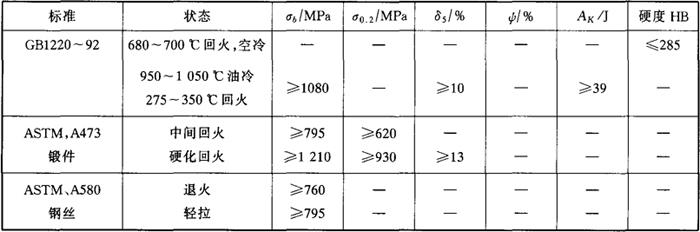

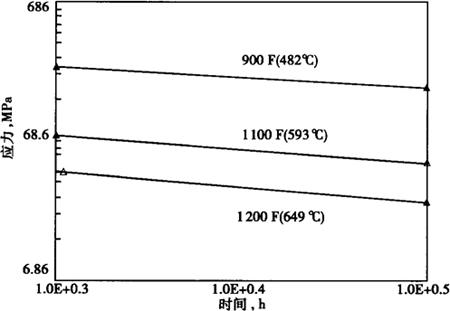

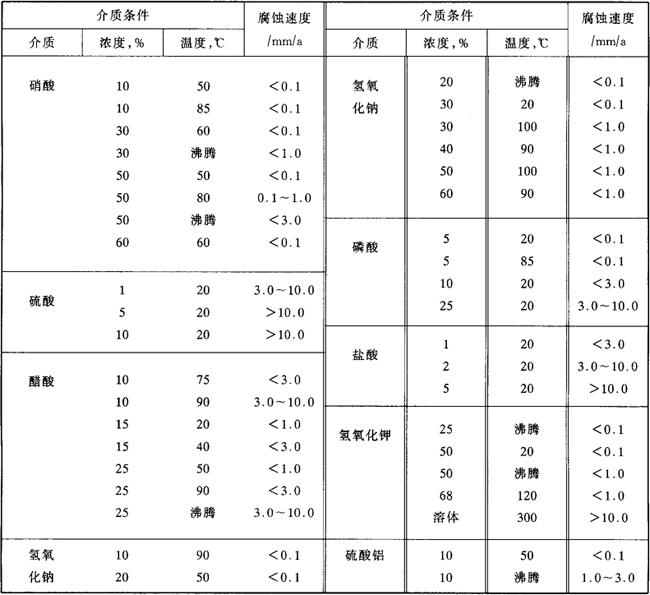

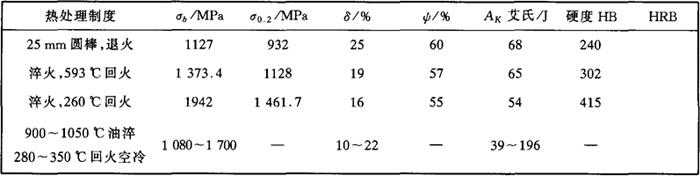

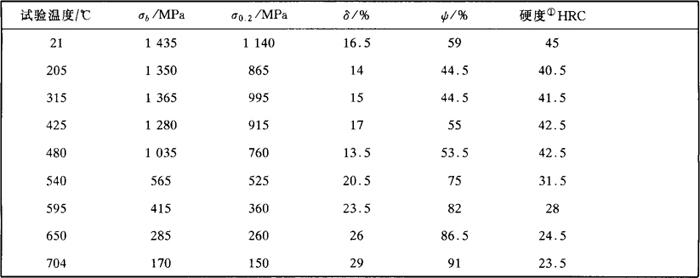

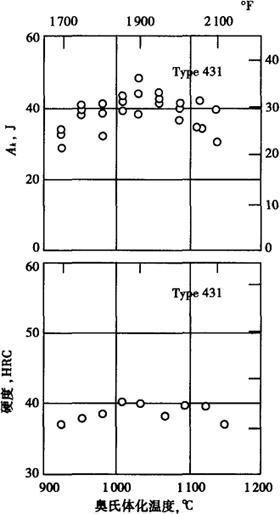

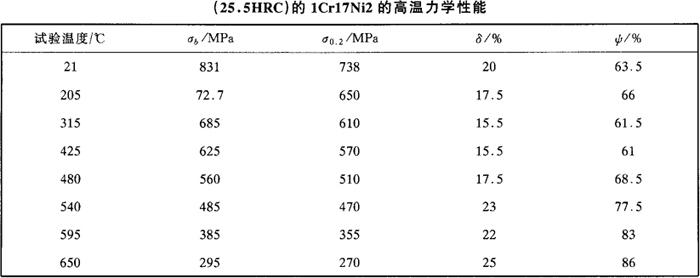

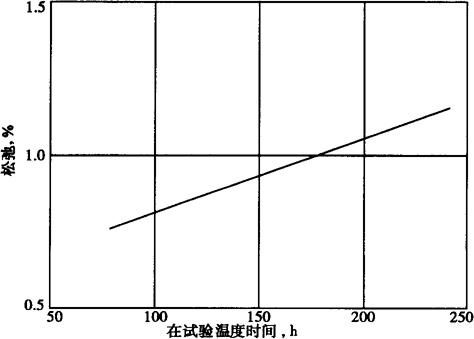

释义 | 1Cr17Ni2(AISI431) (1)钢号简介 1Cr17Ni2是一种经典的马氏体不锈钢,是马氏体不锈钢中强度与韧性匹配较好的钢种之一。它对氧化性酸、大多数有机酸及有机盐类的水溶液有良好的耐蚀性。一般用于硝酸、醋酸生产和轻工、纺织、食品工业中的既要求强韧性又需耐腐蚀的轴类、活塞杆、泵、阀等零部件以及弹簧和紧固件。 (2)化学成分 1Cr17Ni2的化学成分见表3-75。 表3-75 1Cr17Ni2的化学成分,wt% (3)室温力学性能 1Cr17Ni2标准规定的室温力学性能和实测值分别见表3-76和表3-77。 表3-76 标准规定的力学性能指标 表3-77 1Cr17Ni钢的室温力学性能实测值 1Cr17Ni2钢的室温力学性能可通过热处理工艺予以调整,热处理工艺条件与室温力学性能的影响见表3-78和图3-23至图3-26。 表3-78 回火温度对空淬1Cr17Ni2钢室温力学性能的影响 图3-23 热处理对1Cr17Ni2室温力学性能的影响 (a)925℃×30min油淬到65~95℃;(b)1040℃×30min油淬到65~95℃。二次175℃×15min水冷消除应力,回火时间2h 图3-24 奥氏体化温度(淬火温度)对1Cr17Ni2钢硬度和冲击功的影响 (试样经480℃×4h回火) 图3-25 在1040℃奥氏体化的保温时间对1Cr17Ni2钢硬度和冲击能的影响 (试样经480℃×4h回火) 图3-26 1Cr17Ni2的持久强度(试样为油淬和649℃回火) (4)高温力学性能 不同热处理状态下的1Cr17Ni2钢的高温瞬时拉伸性能见表3-79至表3-81。 表3-79 1030℃油冷,680℃回火的1Cr17Ni2的高温力学性能 表3-80 Φ16mm试样经980℃×30min油淬650℃回火2h空冷 表3-81 Φ16mm圆棒经980℃×30min油淬,在高于试验温度28℃回火2h的1Cr17Ni2的高温力学性能 注:①试验前的硬度。 1Cr17Ni2的持久强度和蠕变强度见表3-82和图3-26。 表3-82 1Cr17Ni2的持久强度和蠕变强度 由1Cr17Ni7制成螺旋弹簧的松弛性能见图3-27。 图3-27 1Cr17Ni2的10圈螺旋弹簧的松弛性能 (钢丝直径:2.69mm;弹簧直径:25mm;自由长度:75mm;wahl因素修正应力:690MPa;弹簧硬度:35HRC) (5)断裂韧性 1Cr17Ni2钢的断裂韧性和KISCC值见表3-83。 表3-83 1Cr17Ni2的KIc和KIsCc 注:①50mm,T-L取向;②20%NaCl,紧凑拉伸试样(T-L)螺钉加载至95%KIC。 (6)耐蚀性 见表3-84。 表3-84 1Cr17Ni2的耐蚀性 (7)工艺性能 a.热加工 钢的导热性较差,低于850℃加热时应缓慢。适宜的热加工温度为1130~1180℃,终加工温度应大于850℃,热加工后需缓冷或及时进行退火。 b.冷加工 该钢的冷加工硬化程度较大,冷加工微裂纹敏感性大,冷拉时,变形量应控制在11%~18%,冷拉后应在8h内退火。 c.热处理 退火:730℃×(4-5)h,以≤20℃/h炉冷至650℃出炉空冷。 淬火:1030~1050℃保温后油冷或空冷。 回火:要求硬度在45~52HRC的零件,回火温度为180~240℃,空冷;要求具有良好塑性的模压件,回火温度为240~280℃。亦可根据对硬度、塑韧性的要求,按图3-23选择回火温度。 d.焊接 不适于焊接,如若焊接,焊前需经500~600℃预热,焊后必须热处理。 (8)物理性能 1Cr17Ni2的物理性能见表3-85。 表3-85 1Cr17Ni2的物理性能 (9)应用 主要用于耐蚀高强度耐磨损部件,用它制作轴、泵、阀件、杆类、弹簧、紧固件等。 |
随便看 |
|
文网收录3541549条中英文词条,其功能与新华字典、现代汉语词典、牛津高阶英汉词典等各类中英文词典类似,基本涵盖了全部常用中英文字词句的读音、释义及用法,是语言学习和写作的有利工具。
