0Cr18Ni2Mn12N(Nitronic32)

---

(1)简介

0Cr18Ni2Mn12N是一种通过加氮强化的CrMnNi奥氏体不锈钢，在耐蚀性相当的情况下，强度是304的两倍。由于具有高的加工硬化速率，冷拔材具有很高强度的同时还具有相当的塑性，此钢种具有与302相当的点蚀性能和晶间腐蚀性能，耐应力腐蚀优于304。

(2)化学成分

表1－275 0Cr18Ni2Mn12N的主要化学成分

(3)室温力学性能

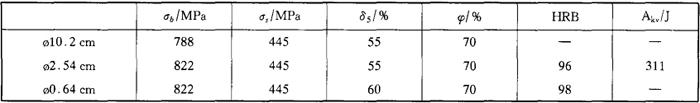

表1－276 0Cr18Ni2Mn12N固溶态室温力学性能

(4)冷作硬化特点

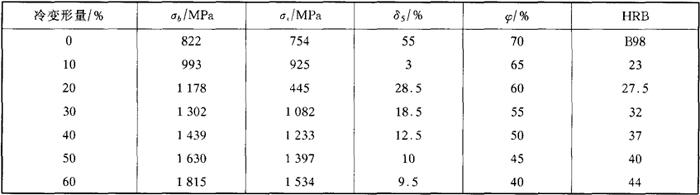

表1－277 冷加工对力学性能的影响(线材，Φ0．64cm)

(5)耐蚀性能

0Cr18Ni2Mr12N在大多数的气氛条件下都是耐蚀的，在49℃的饱和空气中，和在35℃的5%NaCl盐雾试验中经历240h没有任何腐蚀迹象。在酸性和点蚀介质中，0Cr18Ni2Mn12N的耐蚀性与0Cr18Ni9相当。在沸腾硝酸和加速CuSO4溶液试验中，0Cr18Ni2Mn12N抗晶间腐蚀性能相当于1Cr18Ni9。和大多数奥氏体不锈钢相比，在热浓氯化物环境中，它具有更好的耐应力腐蚀性能。在沸腾45%MgCl₂溶液中、高应力下，0Cr18Ni2Mn12N耐应力腐蚀性能与0Cr18Ni9相当，但在低应力下，则远远超过0Cr18Ni9。

(6)工艺性能

固溶热处理：1038℃，水冷

0Cr18Ni2Mn12N的锻造温度为1149～1204℃内。

这种合金可以利用任意一种焊接方法焊接，焊接接头的力学性能与基体接近，为了获得与基体材料相匹配的力学性能和耐蚀性能，金属填料312、349将是必需的，如果耐蚀性能是所要考虑的第一因素，308L焊丝将是首选。

(7)物理常数

密度：7．78g／cm³

线膨胀系数(21～538℃)：18．5×10^－6／K

弹性模量：199GPa

磁导率见表1－278。

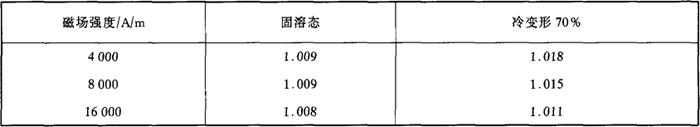

表1－278 0Cr18Ni2Mn12N固溶态的相对磁导率

(8)典型应用

产品形式：棒材，线材，锻材，冷拔材。螺栓，螺丝钉，具有耐蚀性的弹簧，线材，开关，天线，电缆。
