2．显微镜目镜系列(GB 9246－88)

---

本标准适用于显微镜观察用目镜(以下简称目镜)，也适用于摄影目镜及投影目镜。

2．1 显微镜目镜放大率

式中 M_OC为目镜放大率；250为明视距离(mm)；f_OC为目镜焦距(mm)。

2．2 摄影目镜或投影目镜放大率如下式所示

式中M_OCP为摄影目镜或投影目镜放大率；Y′为摄影目镜或投影目镜成像像高；Y为被摄影或投影的第一次像像高。

2．3 显微镜目镜的代号应按表5－3规定

表5－3 显微镜目镜代号

2．4 高眼点目镜则应加注符号

2．5 显微镜目镜视场数应按表5－4规定

2．6 目镜的前焦面应位于目镜安装定位面之下10±0．3mm。

2．7 显微镜目镜放大率及偏差应符合GB9243－88《显微镜放大率》规定

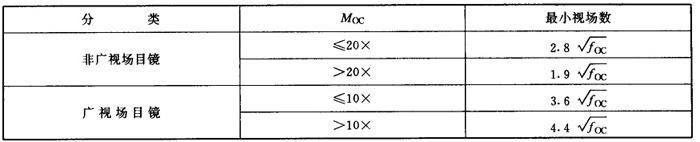

表5－4 显微镜目镜视场数
