防尘圈

---

防尘圈的作用是防尘，不能代替密封圈、油封或其它密封件。

往复运动用防尘圈的结构如图7．7－13所示，用丁腈或聚氨脂橡胶制成，其特点是支承部分尺寸较大，强度好，不需骨架，结构简单，装拆方便，除尘效果好。常用来放在液压缸的端盖，用于括掉活塞杆的灰尘。防尘圈后部与活塞杆之间的间隙σ，其作用是降低唇部与活塞杆表面之间的摩擦阻力和防止产生背压。装防尘圈的活塞杆表面的粗糙度应是：Ra≤0．4～0．1μm，Rz≤0．6～0．4μm。防尘圈标准见GB6578－86，GB10708．3－89。

a)防尘圈结构 b)防尘圈的安装

图7．7－14所示是旋转轴用防尘圈。防尘圈和轴有一定过盈量，和轴一起旋转。一旦粉尘侵入防尘圈外圆和沟槽内径形成的环形槽，即被离心力甩开，而不会通过轴端侵入内部。旋转轴防尘圈结构简单，安装方便，能适应轴的偏心，对轴毫无磨损，具有良好的防尘性，适用于粉尘浓度大的环境。防尘圈和构槽尺寸见表7．7－12。

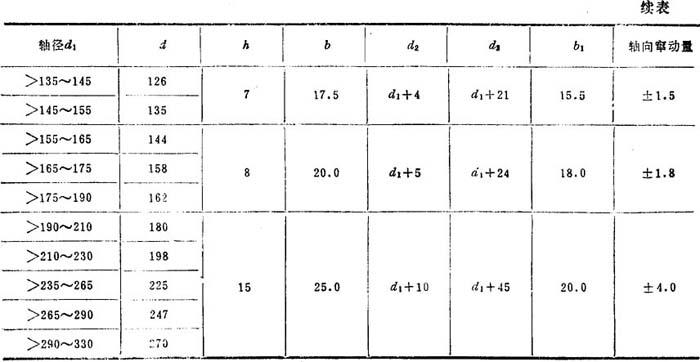

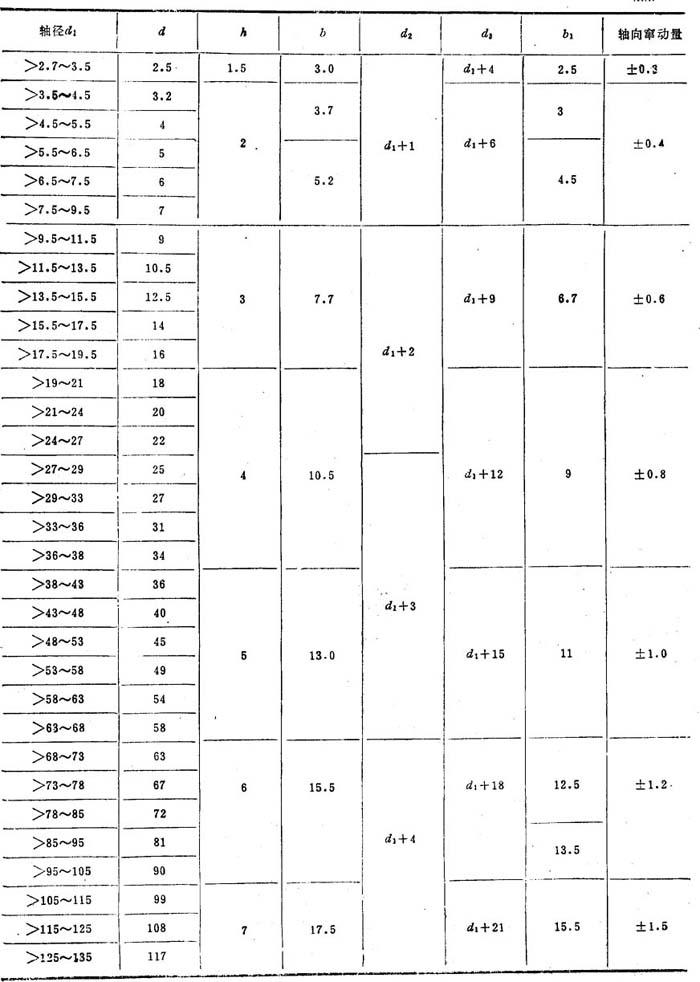

表7．7－12 旋转轴防尘圈及沟槽尺寸(参见图7．7－14)mm

注：表中d₁为轴的直径，d为防尘圈内径，b为防尘圈自然宽度，d₂为孔内径，d₃为沟槽内径，b₁为防尘圈压缩宽度h为防尘圈唇边高度。
