锻模的使用

---

(一)模具使用前的检查

模具使用前的检查内容及要求见表7．1－12。

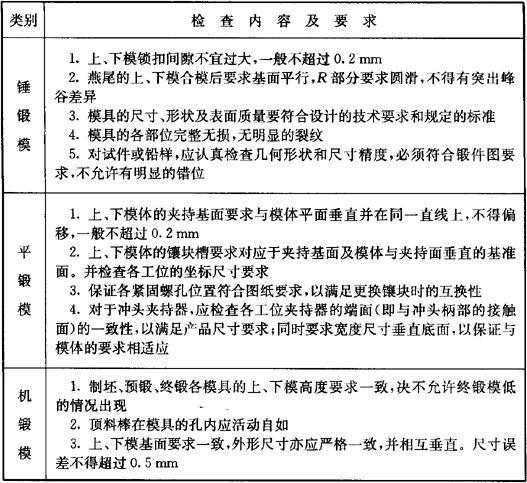

表7．1－12 模具使用前的检查内容及要求

(二)锻模的预热

锻模的预热方法见表7．1－13。

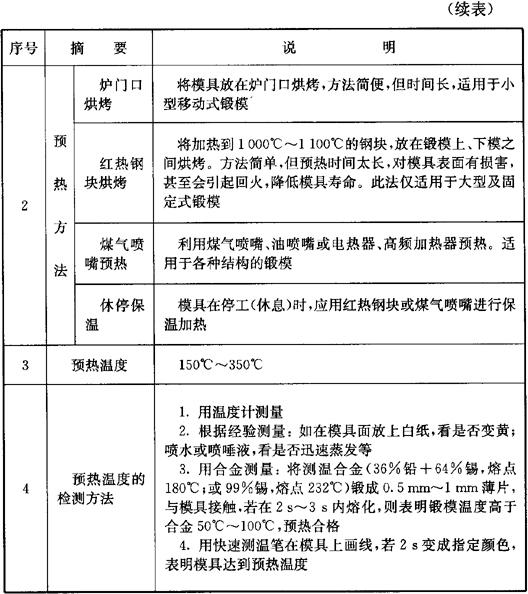

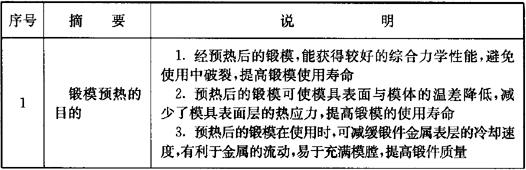

表7．1－13 锻模的预热方法

(三)锻模的冷却

1．冷却的目的

模锻过程中，高温金属不断把热量传给模具，使模具温度逐渐升高。由于模具温度在高于400℃后，会产生局部回火及模膛软化的现象。因此通过冷却来减缓模具温度的上升，提高模具的使用寿命。

2．冷却方法和注意事项(表7．1－14)

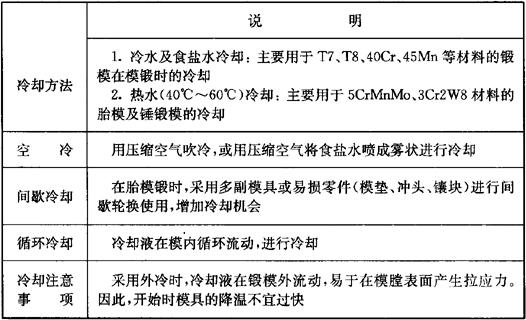

表7．1－14 冷却方法和注意事项

(四)锻模的润滑

1．锻模润滑的目的和要求(表7．1－15)

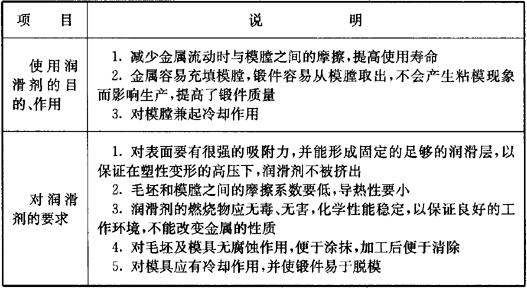

表7．1－15 锻模的润滑目的和要求

2．常用润滑剂的种类及使用方法(表7．1－16)

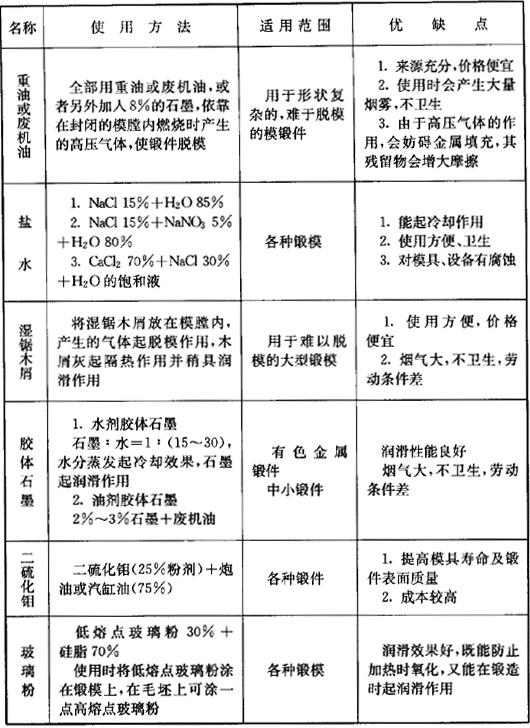

表7．1－16 常用润滑剂的种类及使用方法

(五)清除氧化皮

氧化皮的清除方法见表7．1－17。

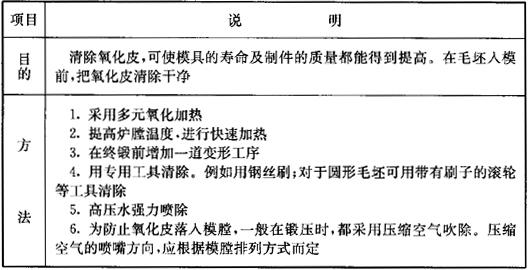

表7．1－17 氧化皮的清除方法
