连接件

---

连接件的作用是用它们使管路与元件、部件或管路之间相互接通。它主要有各类硬管接头、软管接头和法兰等等。

(1)卡套式管接头

A．简介

其基本结构是有24°锥形孔的接头体1，带有尖锐内刃的卡套2和螺母3三件组成。当卡套和螺母套在管子4上插入接头体后，旋紧螺母，由于接头体的内锥孔和螺母倒锥的作用，使卡套后部卡在管壁上起止退作用，同时卡套前刃口切入管子外壁内，起到了密封和防拔脱的作用，如图30．2－1所示。这种管接头，结构简单，使用很方便，耐高压、抗振防松效果好。在国外应用很普遍。

使用这种接头，一般要求先预装配，使卡套轻卡在管子上。

卡套的表面硬度是关键。被卡钢管外径要有尺寸精度，切割端要平整垂直。对薄壁钢管需使用卡套接头时，应在薄壁管内加衬套。

卡套式管接头，国内早已生产，并已制订了国家标准GB3733－83～GB3765－83。

国外新一代卡套式管接头，改变了单件卡套模式，改成前后二个卡套。前卡套起到弹性密封元件的功能，后卡套只承担“卡住”(抗拔脱)功能，如图30．2－2所示。由于在结构上将单卡套的密封功能与抗拔脱功能划分开来，而有二个卡套分别负担。这样就能使二个卡套的设计都达到最理想的状态。使这种管接头更能耐高压、耐振动和压力冲击。

目前生产这种管接头的企业有美国的派克(Parker)、史维奇牢(Swagelok)、夹牢(Gyrolok)和日本伊原(IHARA)等几家。其中以美国派克－安美多公司生产的所谓第二代高压管接头(EO－2型)最为独特，其特点是前卡套采用的并不是全金属材料，而是以金属材料为骨架支撑，外层为丁腈橡胶的组合件，这样其密封性能更好，见图30．2－3。

总之，双卡套管接头比单卡套管接头更安全可靠，重复使用寿命更长。其“卡住”的变形量一定，不会像单卡套有过紧过松现象。

我国目前生产的只有单卡套式管接头。压力为E级(16MPa)的卡套式管接头，其旋入端采用米制锥螺纹(ZM)和机件连接，依靠锥螺纹自身的结构和四氟乙烯生料带进行密封。压力为G、J级(25、40MPa)的卡套式管接头，其旋入端采用普通细牙螺纹(M)与机件连接；此时接头体与机件端的连接处需加密封垫圈，垫圈形式推荐按JB982－77组合密封垫圈和JB1002－77密封垫圈的规定选取。

B．卡套式管接头的规格尺寸(见表30．2－7～30．2－23)

表30．2－7 卡套式端直通管接头(GB3733·1－83)(摘录)

卡套式端直通长管接头(GB3735·1－83)(摘录) 单位：mm

卡套式锥螺纹长管接头(GB3736．1－83)(摘录) 单位：mm

卡套式对接直通管接头(GB3756．1－83)(摘录) 单位：mm

卡套式端对接直角管接头(GB3757．1－83)(摘录) 单位：mm

卡套锥螺纹对接直角管接头(GB3758．1－83)(摘录) 单位：mm

卡套式端直角三通管接头(GB3743．1－83)(摘录) 单位：mm

卡套式锥螺纹直角三通管接头(GB3744．1－83)(摘录) 单位：mm

卡套式三通管接头(GB3745．1-83)(摘录)

卡套式四通管接头(GB3746．1－83)(摘录) 单位：mm

卡套式组合三通管接头(GB3753．1－83)(摘录) 单位：mm

1－接头体；2－O形密封圈；3－螺母；4－接管

锥面密封的焊接式管接头由于锥面配合的自位能力可以补偿焊接或弯管的误差，故密封性较高，抗振能力强。但其有轴向伸进的距离，因此装卸接头非常不方便，如图30．2－4所示。

焊接式管接头，接头体与机件的连接和卡套式管接头接头体与机件的连接是一样的。可用细牙螺纹或锥螺纹。若用细牙螺纹的接头体与机件连接时，其间要用组合垫圈或O型圈密封。

B．焊接式管接头的规格尺寸(见表30．2－23～42)

表30．2－23 焊接式端直通管接头(JB966－77)(摘录)

焊接式端直通长管接头(JB1883－77)(摘录) 单位：mm

焊接式三通管接头(JB972－77)(摘录)

焊接式四通管接头(JB973－77)(摘录) 单位：mm

焊接式端直通锥螺纹长管接头(JB／ZQ4400－86)(摘录) 单位：mm

(a)A型；(b)B型

1－接头体；2－螺母；3－管套；4－管子；5－O形密封圈

扩口式管接头B型比A型简单，但A型扩口式管接头有管套支撑薄壁管，使安装容易对中，密封效果好，能吸收并减少管路振动和管子疲劳，拧紧螺母时，管子不会跟著转动。

B．扩口式管接头的规格尺寸(表30．2－43～30．2－56)

表30．2－43 焊接式锥密封压力表管接头(JB／T6385－92)(摘录) 单位：mm

扩□式锥螺纹三通管接头(GB5635．1－85)(摘录) 单位：mm

扩□式三通管接头(GB5639．1－85)(摘录)

扩□式四通管接头(GB5641．1－85)(摘录) 单位：mm

扩□式可调向端三通管接头(GB5633．1－85)(摘录)

扩□式可调向端直角三通管接头(GB5637．1－85)(摘录) 单位：mm

扩□式组合直角三通管接头(GB5634．1－85)(摘录)

扩□式组合三通管接头(GB5638．1－85)(摘录) 单位：mm

法兰的形式可分为：圆法兰、方形法兰和对分法兰。对分法兰为四孔法兰，见图30．2－8。圆法兰和方形法兰国内有标准。对分法兰为美国SAEJ518标准，由于这种法兰使用很方便，在国外产品上用得较多。

B．部分圆法兰规格尺寸系列(见表30．2－63)

C．部分方形法兰规格尺寸系列(见表30．2－64～ 30．2－68)

表30．2－64 方形高压法兰(p_n=10、16、25MPa)(JB／ZQ4485－86)(摘录) 单位：mm

·方形高压法兰

·方形直通法兰

·方形直角法兰

·方形中间法兰

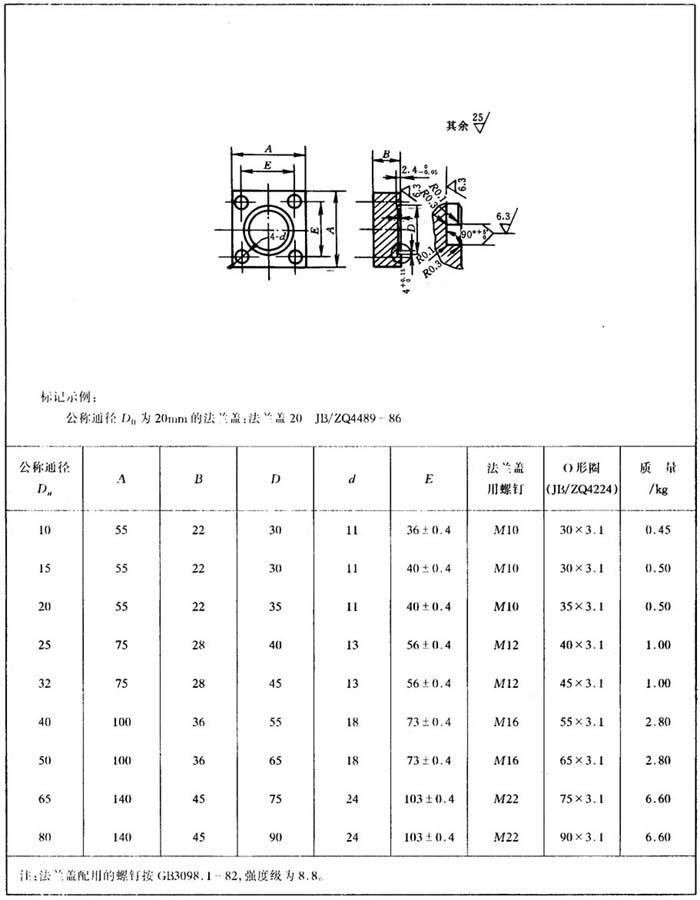

·方形法兰盖
