触发器(双稳态)

---

触发器是构成时序逻辑电路的基本单元，它有两个重要特点：一是触发器有两个可能的稳定状态，即当Q=1(=0)时，称触发器为1状态；Q=0(=1)时，称触发器为0状态。二是触发器具有“记忆”功能，即外加输入信号可使触发器转换成为某一确定的状态，即使该输入信号终止，稳定状态仍能予以保持。

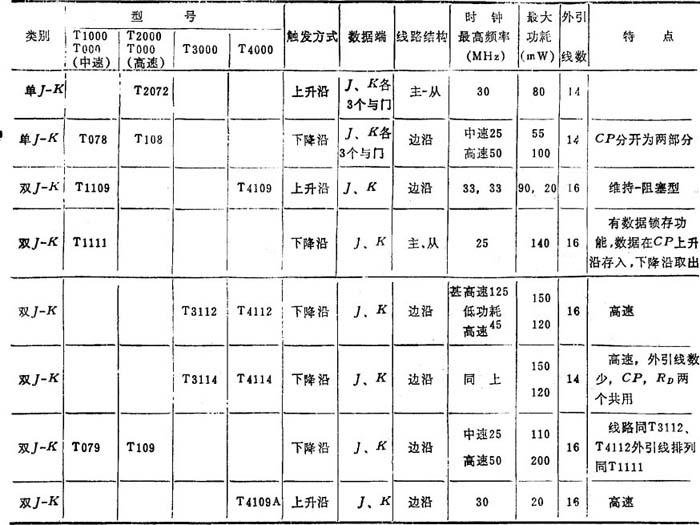

触发器的逻辑功能，即触发器输出与输入控制电平间的关系的分类见表8．3－46。触发器的触发方式，即触发器翻转时刻与时钟脉冲间的关系见表8．3－47。国产TTI数字集成电路D型和J－K型触发器的品种、型号、参数和特点分别见表8．3－48和8．3－49。

表8．3－46 触发器按逻辑功能的分类
