袋滤器

---

1．结构

套以滤布袋的方形滤片是目前箱式袋滤器的通用结构；少数厂采用长方形滤片。袋滤器结构见图4－40。

用橡胶管连接滤片与箱体上引汁管是一种简单的连接方式，易于操作。

滤片内用以支撑滤布袋的铁丝或铁链易受糖汁腐蚀，过滤糖浆时，掉下的小片是成品糖有黑点原因之一。采用耐蚀材料能克服此缺点。

2．生产能力计算

式中 A——生产能力，以加工甜菜量计(吨／日)

F——使用袋滤器的总过滤面积(米²)备用的除外

v——过滤物料的平均滤速(立升／米²·分)对稀汁取10立升／米²·分，对糖浆取1．5～2．5立升／米²·分

γ——过滤物料比重

a——滤清汁量(%对甜菜重)

K——不均衡系数(0．8～0．9)

计算所需过滤面积、设备台数和不均衡系数的采取，可参照板框压滤机。根据设备布置情况，稀汁与糖浆袋滤可以合并备用。

3．袋滤器规格

制糖设备系列化后，袋滤器的两种规格以过滤面积(米²)计为：20，40。见表4－61。

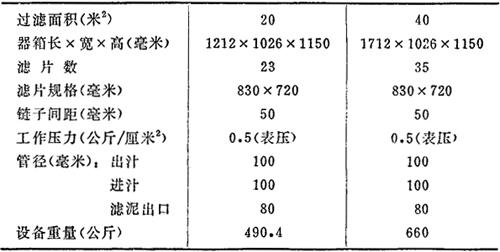

表4－61 TMX袋滤器规格

4．袋滤器台数及过滤面积

不同规模糖厂目前设计时采用的袋滤器台数及袋滤器过滤面积列于表4－62。

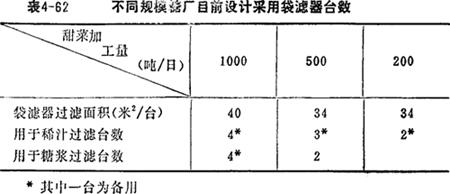

表4－62 不同规模糖厂目前设计采用袋滤器台数
