表面粗糙度与表面光洁度的对照与转换

---

表面光洁度▽1～▽14与表面粗糙度高度参数的标准系列值及补充系列值的近似对应关系见表1．7－38、39。

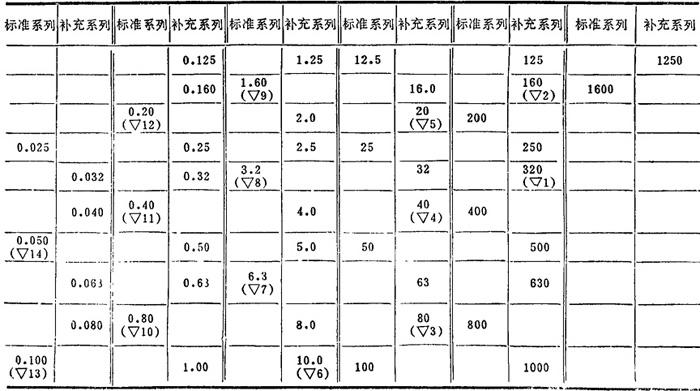

表1．7－38 表面粗糙度Ra(轮廓算术平均偏差)值与表面光洁度的对应关系 μm

由表可知，只有▽7～▽14的R_z值与表面粗糙度的标准系列有直接对应关系，其余的R_a、R_z值均与补充系列有直接对应关系，因此很难编出优先使用标准系列的转换关系，现仅推荐以下三种转换方法的对应值：

❶ 取所在级别上一档的标准系列值，见表1．7－40所示。显然此时提高了表面功能，但增大了加工成本。

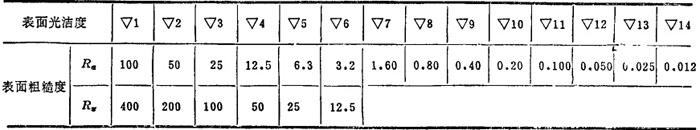

表1．7－40 表面粗糙度与表面光洁度转换关系❶  μm

❷ 取所在级别下一档的标准系列值，见表1．7－41所示。显然此时降低了加工成本，但应注意保证原功能要求。

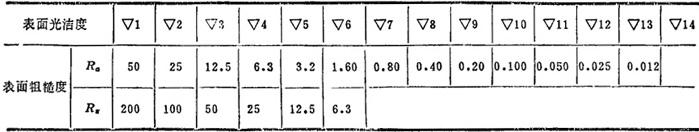

表1．7－41 表面粗糙度与表面光洁度转换关系❷  μm

❸ 保持原表面光洁度参数的最大值，即转换为补充系列(▽7～▽14的Rz值除外)，见表1．7－42．

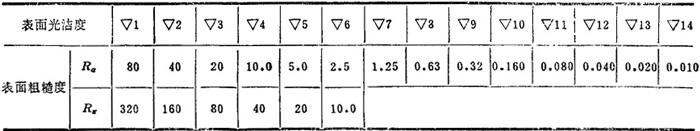

表1．7－42 表面粗糙度与表面光洁度转换关系❸  μm
