草类浆的打浆

---

草类纤维的主要特点是纤维比较细短．杂细胞含量高、细胞壁厚和胞腔小等。

一般说来，草类浆由于含有较多的半纤维素，打浆时容易吸水润胀，打浆度上升较快，但因细胞壁厚，打浆时较难于分丝细纤维化。其次是草浆中含有大量杂细胞，影响了纤维间的相互结合，降低了成纸的强度，同时也会造成纸料悬浮液在网上的滤水慢，给抄纸带来一定的困难。

1．稻麦草浆的打浆

(1)稻麦草浆的打浆特性

稻麦草浆的打浆比木浆难于细纤维化，过去一般认为，这是由于稻麦草纤维的初生壁不易剥落，难于润胀，从而防碍了细纤维化，近来，一些研究者对麦草浆的研究结果表明，麦草纤维的初生壁在打浆开始阶段就很易剥落下来。根据观察，与木浆相比，麦草纤维在打浆过程中难于细纤维化的原因如表10—1—77所示。

表10—1—77

2．芦苇浆的打浆

(1)芦苇浆的打浆特性

芦苇与云杉的细胞壁比较如表10—1—79所示。

表10—1—79

3．竹浆的打浆

(1)竹浆的打浆特性

竹浆的纤维形态介于针叶木纤维和阔叶木纤维之间，因此竹浆的打浆要求比较接近于针叶木浆。

另一说法是，就硫酸盐竹浆的化学组成来说，其半纤维素含量非常接近于阔叶木，而且半纤维素的组分又如同阔叶木一样主要是聚木糖。因此，硫酸盐竹浆的打浆很接近于阔叶木硫酸盐浆。

此外，在打浆过程中，竹浆比木浆的打浆度上升得快，对切断的敏感性低，如同10—1—153所示。

Ⅰ—打浆度°SR Ⅱ—纤维长度，mm 1—木浆打浆度上升曲线 2—竹浆打浆度上升曲线 3—木浆纤维平均长度下降曲线 4—竹浆纤维平均长度下降曲线

(2)竹浆的实验室打浆

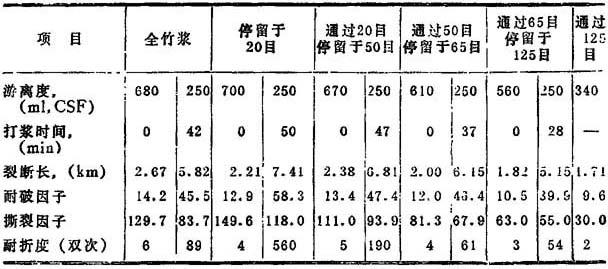

关于漂白硫酸盐竹浆的分级和用实验室瓦赖打浆机进行打浆对纸浆强度性质的发展如表10—1—80所示。

表10—1—80

从上表可以看出，在未打浆的情况下，由于细小纤维的存在，全竹浆的几乎各项强度指标均高于任何单一的竹浆成分。但在打浆以后，停留在20目上的竹浆组分具有最高的各项强度。

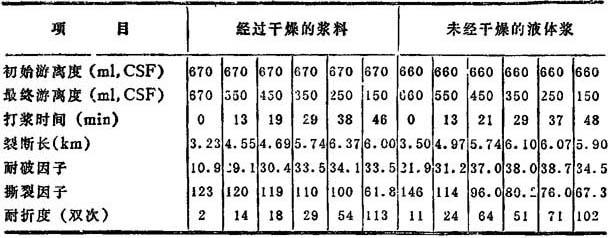

关于硫酸盐竹浆用实验瓦赖打浆机进行打浆对纸浆强度性质的发展如表10—1—81所示。

表10—1—81

从上表可以看出，裂断长和耐破因子随打浆至250mlCSF而增加，然后开始下降。撕裂因子随打浆时间的增加而逐渐下降。耐折度随打浆时间的增加而逐渐提高。

(3)竹浆的工业打浆

为了使纤维更好地细纤维化，硫酸盐竹浆的打浆宜选用轻刀细磨或逐步下刀的方式。

我国用竹浆生产纸袋纸、书写纸和打字纸的一些纸厂，在打浆实践中都注意到竹浆纤维的不太长、细胞壁厚又挺硬的这一特点。例如，某厂用硫酸盐竹浆生产纸袋纸，采用高浓细磨的打浆方式，某厂用漂白硫酸盐浆生产打字纸，采用轻、中、重逐步下刀的打浆方式。

4．龙须草浆的打浆

(1)龙须草浆的实验室打浆

龙须草先用硫酸盐法进行蒸煮制得硫酸盐浆，再用实验室单球磨进行打浆试验，单球磨的转数为250r／min。

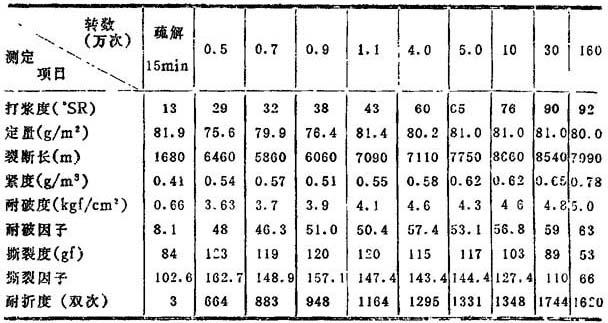

龙须草浆在打浆过程中的物理强度的变化如表10—1—82所示。

表10—1—82

1kgf／cm²=0．80665×10⁴Pa，1gf=9．80665mN

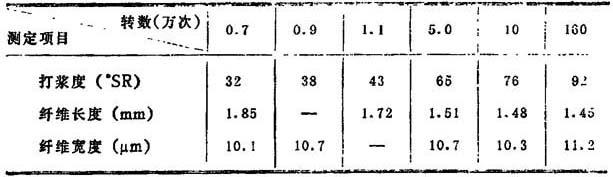

在打浆过程中，龙须草浆的打浆度和纤维长宽度的变化如表10—1—83所示

表10—1—83

实验室打浆试验的结果说明：

❶ 龙须草浆也难于细纤维化；

❷ 龙须草浆适宜于轻度打浆，但是也适于打至较高的打浆度(80～90°SR)，然后再与其他纤维配用抄造各种纸张。

❸ 龙须草浆的杂细胞不易破碎，从而打浆度的上升较平稳。

(2)龙须草浆的工业打浆

龙须草纤维细长，强度好，是草类纤维中较好的一种造纸原料。龙须草浆在工业上应根据不同的纸种、浆料配比和抄纸工艺设备条件，采用相适应的打浆条件。

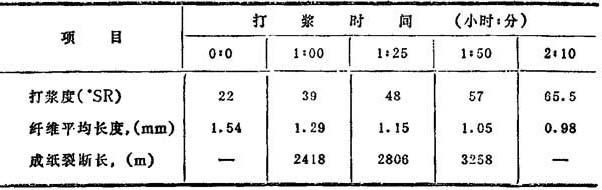

某厂对硫酸盐法龙须草浆进行打浆，打浆设备使用伏特式打浆机，采用薄底刀、一次下重刀的打浆方法，其打浆结果如表10—1—84所示。

表10—1—84

5．甘蔗渣浆的打浆

由于甘蔗渣浆具有纤维短、杂细胞多等特点，为此其打浆方法也以轻度打浆为宜。过度的打浆将会引起杂细胞的过多破裂，从而造成纸料悬浮液的滤水困难，并使成纸的不透明度降低。有些纸厂对甘蔗渣浆采取适当降低打浆度的打浆方法，以改善其抄造性能。
