节流阀和单向节流阀

---

节流阀除了和恒压能源组合可用以控制经过阀的流量外，在液压换向阀的两端设置节流阀可限制换向阀芯的换向速度，在缸的端部放置节流阀，使节流阀是利用阀芯的位移或转角，以改变阀芯和阀体形成的过流断面的面积，从而改变流过节流阀的流量，或改变节流阀上游的压力的；其功能见图7．6－31。利用节流阀改变流过该阀的流量，必须将节流阀和恒压能源串接。恒压能源可由定量泵和溢流阀组成，或用恒压泵作为恒压能源，见图a)。此时改变节流口的开度可以改变流过阀的流量，但不能改变节流阀上游的压力。图b)表示节流阀和定量能源串接，此时改变节流口的开度只能改变节流阀上游的压力，而不能改变通过节流阀的流量。活塞运动得到缓冲，在回油路放置节流阀，形成－定背压，在油路放置节流阀可使阀的上下游形成一定压差，利用压差作为压力控制信号。

节流阀和单向阀并联可组成单向节流阀。正向流油时，油必须经过节流阀，反向流油时，油只经过单向阀。将单向节流阀和缸串接，可使缸的活塞慢进快退。

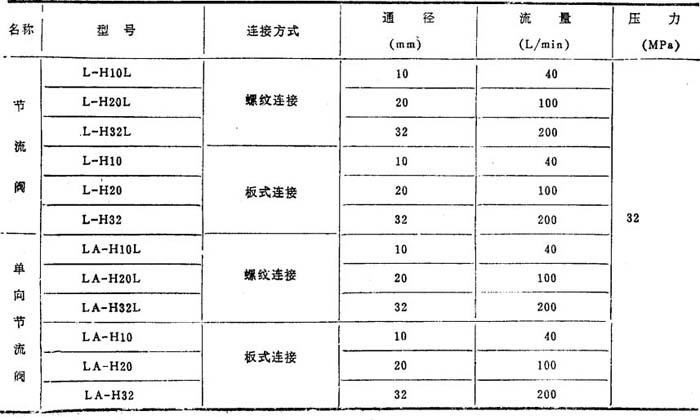

LF型和LDF型以及L型和LA型节流阀如图7．632～7．6－35所示。其技术参数见表7．6－21和7．6－22，型号意义如下：

1－顶盖；2－导套；3－阀体；4－阀芯；5－弹簧；6－底盖

1－顶盖；2－导套；3－上阀芯；4－下阀芯；5－阀体；6－复位弹簧；7－底盖

表7．6－21 LF型节流阀和LDF型单向节流阀技术参数

❶ 名称；LF为节流阀；LDF为单向节流阀❷ 连接形式：L为螺纹连接；B为板式连接；F为法兰连接❸ 通径：mm❹ 压力：14MPa，代号为C。

例：L－H10L

❶ 名称：L为节流阀；LA为单向节流阀❷ 压力：32MPa，代号为H❸ 通径：mm❹ 连接形式：L为螺纹连接；无标记为板式连接
